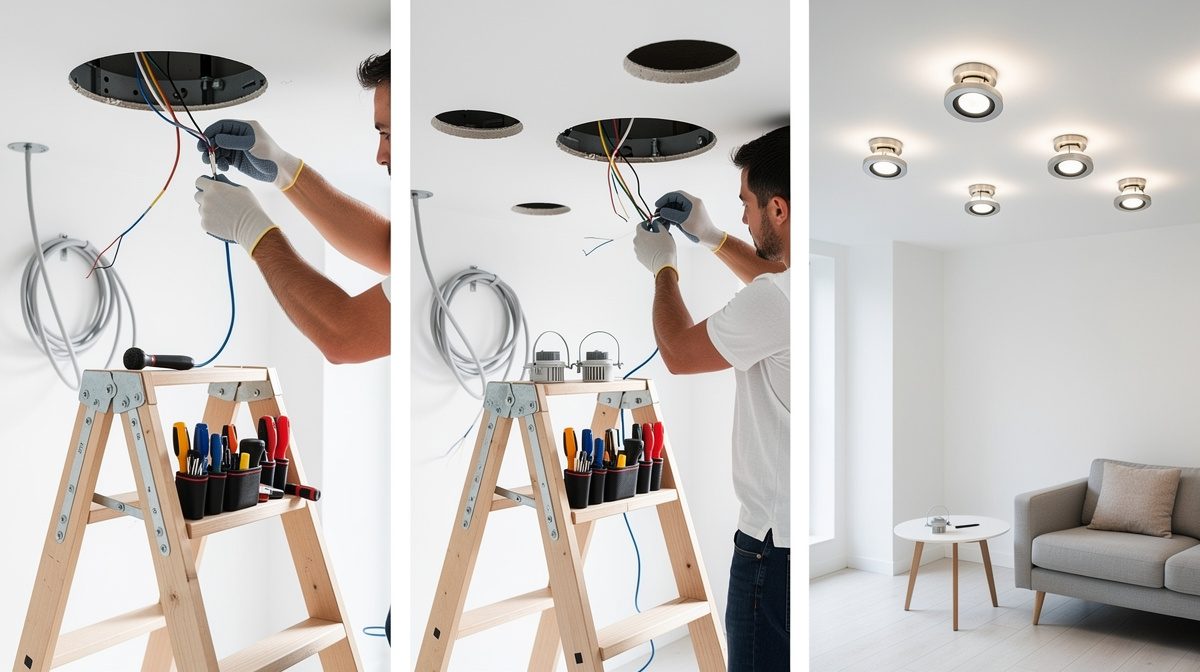

Comment brancher des spots : guide pratique

Entre 20 et 35% des incendies d'habitation sont d'origine électrique selon Promotelec, un chiffre qui souligne l'importance d'une installation conforme aux normes. Le branchement de spots encastrables nécessite le respect de la norme NF C 15-100 et des règles de sécurité strictes, notamment en présence d'isolation thermique. Depuis juin 2020, les normes NF DTU 45.10 et 45.11 imposent des protections obligatoires pour les spots encastrés dans les combles isolés.

Les étapes à suivre

Étape 1 : Préparer l'installation et vérifier les normes

Avant toute intervention, coupez l'alimentation électrique au disjoncteur pour garantir votre sécurité. Vérifiez que votre installation respecte la norme NF C 15-100, publiée par l'AFNOR, qui régit toutes les installations électriques à basse tension. Cette norme stipule qu'un circuit d'éclairage protégé par un disjoncteur de 10A peut supporter un maximum de 8 points lumineux. Pour les spots LED, comptez environ 300 VA par point lumineux. Identifiez le type de spots à installer : 220V (sans transformateur) ou 12V/24V (avec transformateur). Les spots basse tension sont particulièrement recommandés dans les salles de bains car ils fonctionnent en TBTS (Très Basse Tension de Sécurité), inférieure à 50V, considérée non dangereuse pour l'homme. Rassemblez le matériel nécessaire : spots, transformateur si nécessaire, câbles électriques, scie-cloche, tournevis isolé, pince à dénuder, détecteur de câbles et protections thermiques si votre plafond est isolé.

Étape 2 : Calculer la puissance et choisir le transformateur

Si vos spots fonctionnent en basse tension (12V ou 24V), un transformateur est indispensable pour convertir le courant alternatif 220V en courant continu adapté. Le transformateur permet de réduire la tension secteur au niveau requis par les spots. Pour choisir le bon transformateur, additionnez les puissances de tous les spots à raccorder sur le même circuit et ajoutez une marge de sécurité de 10 à 20%. Par exemple, pour 5 spots LED de 6W chacun, vous aurez besoin d'un transformateur d'au moins 35W (30W + marge). Vérifiez que le transformateur porte les certifications CE (Conformité Européenne) ou NF (Norme Française) pour garantir sa fiabilité. Le transformateur doit être placé dans un espace aéré et accessible, à une distance maximale de 3 mètres du spot et à au moins 15 cm de l'isolant pour éviter toute surchauffe. Les spots 220V ne nécessitent pas de transformateur et se raccordent directement aux câbles d'alimentation, simplifiant ainsi l'installation.

Étape 3 : Percer le plafond et préparer les emplacements

Marquez précisément l'emplacement de chaque spot au crayon en utilisant un niveau à bulle pour garantir un alignement parfait. Respectez la norme NFC 15-100 qui exige une épaisseur minimale de 18 mm pour le contre-plaqué, les lattes, les particules ou le bois massif résineux. Mesurez le diamètre d'encastrement de vos spots (généralement entre 60 et 90 mm) et utilisez une scie-cloche de diamètre correspondant. Percez soigneusement le plafond à chaque emplacement marqué en veillant à ne pas endommager les câbles électriques existants. Si votre plafond comporte un faux-plafond avec isolation thermique (laine de verre, laine de roche ou isolant soufflé), vous devez impérativement installer des capots de protection ignifugés avant la pose de l'isolant. Les normes NF DTU 45.10 et 45.11, homologuées en juin 2020, imposent cette protection obligatoire pour éviter tout risque d'incendie. Les spots doivent être recouverts par l'isolant pour éviter les ponts thermiques, mais ne jamais être en contact direct avec celui-ci.

Étape 4 : Raccorder les fils électriques aux spots

Tirez les câbles électriques jusqu'aux ouvertures pratiquées et dénudez les fils sur environ 1 cm à l'aide d'une pince à dénuder. Identifiez les trois fils : phase (rouge ou marron), neutre (bleu) et terre (jaune-vert). Pour les spots avec transformateur 12V, raccordez d'abord le transformateur à l'arrivée électrique en respectant les couleurs : phase avec phase, neutre avec neutre. Ensuite, connectez la sortie basse tension du transformateur aux spots. Pour les spots 220V sans transformateur, le raccordement est direct et ne nécessite pas de sens particulier pour les fils. Utilisez des dominos ou des bornes Wago pour assurer des connexions solides et sécurisées. Vérifiez que toutes les connexions sont bien serrées pour éviter les échauffements. Si vous branchez plusieurs spots, vous pouvez opter pour un montage en série (un seul câble relie tous les spots) ou en parallèle (chaque spot a sa propre entrée et sortie). Le montage en parallèle est recommandé car la panne d'un spot n'affecte pas les autres.

Étape 5 : Installer les protections thermiques obligatoires

Si votre plafond est isolé avec de la laine de verre, de roche ou un isolant soufflé, l'installation de capots de protection thermique est obligatoire selon les normes NF DTU 45.10 et 45.11. Ces dissipateurs de chaleur (ou cloches de protection) créent un volume d'air nécessaire à la dissipation de la chaleur entre le spot et l'isolant. Même si les LED dégagent moins de chaleur que les halogènes (entre 30°C et 50°C contre plusieurs centaines de degrés), le transformateur du culot peut devenir très chaud. Les spots doivent être protégés des contacts avec les poussières d'isolant qui deviennent facilement inflammables. Installez les capots ignifugés autour de chaque spot avant de poser l'isolant. Le Consuel (Comité national pour la sécurité des usagers de l'électricité) vérifie la conformité de l'installation et peut invalider un dossier en cas de non-respect de ces normes. Attention : l'utilisation de pots de fleurs retournés ou de conduits PVC pour isoler les spots est strictement interdite et dangereuse.

Étape 6 : Encastrer les spots et tester l'installation

Une fois tous les raccordements électriques effectués et les protections thermiques en place, insérez délicatement chaque spot dans son ouverture. La plupart des spots encastrables sont équipés de clips ou de ressorts qui se déploient automatiquement pour maintenir le spot en place contre le plafond. Assurez-vous que le spot est bien fixé et affleure correctement le plafond pour un rendu esthétique optimal. Installez les ampoules LED ou halogènes en respectant la puissance maximale indiquée par le fabricant. Avant de remettre le courant, vérifiez visuellement que toutes les connexions sont correctes et qu'aucun fil n'est dénudé. Remettez le disjoncteur en position marche et testez chaque spot individuellement avec l'interrupteur. Si un spot ne fonctionne pas, coupez immédiatement le courant et vérifiez les connexions. Pour une installation neuve ou entièrement rénovée, vous devez obtenir une attestation de conformité auprès du Consuel, organisme qui valide la sécurité de votre installation électrique avant le raccordement au réseau.

💡 Conseils et astuces

• Respectez toujours une distance maximale de 3 mètres entre le transformateur et les spots pour éviter les pertes de tension et les échauffements.
• Privilégiez un montage en parallèle plutôt qu'en série : en cas de panne d'un spot, les autres continueront de fonctionner normalement.
• Vérifiez que votre installation ne dépasse pas 8 points lumineux par circuit protégé par un disjoncteur de 10A, conformément à la norme NF C 15-100.
• Dans les pièces humides comme les salles de bains, utilisez des spots avec un indice de protection IP44 minimum et privilégiez les modèles 12V en TBTS.
• Ne branchez jamais plus de spots que la puissance maximale du transformateur ne le permet, et conservez toujours une marge de sécurité de 10 à 20%.
• Faites appel à un électricien professionnel si vous avez le moindre doute sur votre installation, car 20 à 35% des incendies d'habitation sont d'origine électrique.
