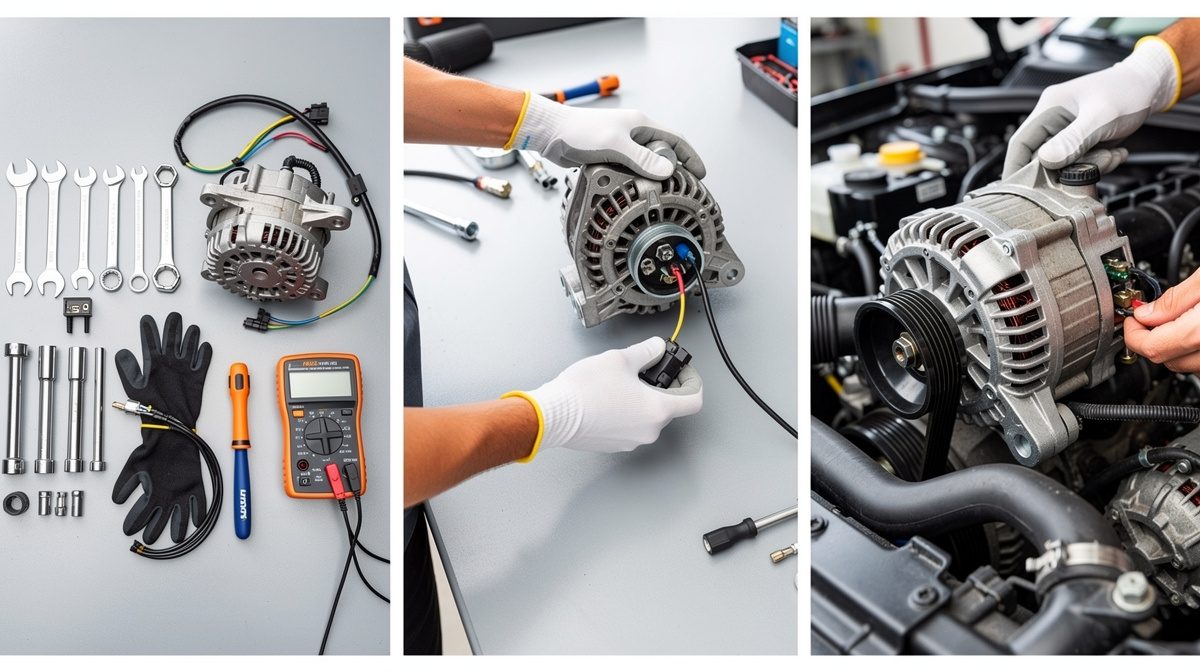

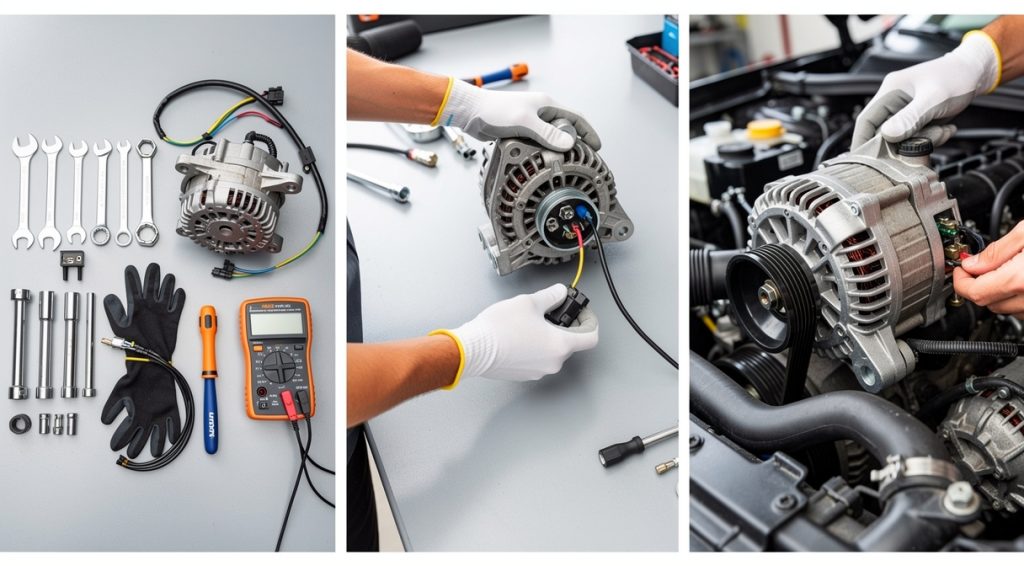

Comment brancher un alternateur : guide complet
En bref
Pour brancher un alternateur, débranchez d'abord la batterie, fixez l'alternateur sur son support, connectez le câble B+ à la borne positive de la batterie, le fil D+ au voyant de charge, puis reliez la masse au châssis. Vérifiez ensuite la tension avec un multimètre : elle doit se situer entre 13,8V et 14,8V moteur tournant.
Chaque année, des milliers de véhicules tombent en panne à cause d'un alternateur mal branché. Un alternateur en bon état délivre une tension entre 13,8V et 14,8V moteur tournant, garantissant l'alimentation électrique et la recharge de la batterie. Brancher correctement cet élément essentiel demande méthode et précautions pour éviter courts-circuits et dommages coûteux.
Les étapes à suivre
Étape 1 : Sécuriser le véhicule et débrancher la batterie
Avant toute intervention sur le système électrique, stationnez votre véhicule sur une surface plane et serrez le frein à main. Coupez le moteur et attendez qu'il refroidisse complètement. Ouvrez le capot et repérez la batterie. Débranchez systématiquement le câble négatif (noir) en premier, puis le câble positif (rouge) pour éliminer tout risque de court-circuit ou d'électrocution. Cette précaution est absolument indispensable car un court-circuit peut endommager gravement l'alternateur, le régulateur de tension et même les composants électroniques sensibles comme l'ECU. Portez des gants isolants et des lunettes de protection pour votre sécurité. Assurez-vous que votre espace de travail est bien éclairé et dégagé.
Étape 2 : Installer et fixer l'alternateur sur son support
Positionnez le nouvel alternateur dans son logement d'origine en alignant soigneusement les trous de fixation avec les pattes de montage sur le bloc moteur. L'alternateur doit être solidement maintenu par plusieurs vis au niveau des fixations et du tendeur. Serrez fermement les boulons sans forcer excessivement pour ne pas endommager les filetages. Vérifiez que l'alternateur est bien stable et qu'il ne bouge pas. Avant de brancher les câbles, inspectez l'état de la courroie d'accessoire : si elle présente des craquelures, des traces d'usure ou est détendue, remplacez-la immédiatement. Une courroie défectueuse compromet le bon fonctionnement de l'alternateur et peut se rompre en circulation.
Étape 3 : Connecter le câble de charge principal
Le fil de charge, appelé B+ ou BAT, est le câble le plus épais de l'alternateur. Il transporte le courant produit vers la batterie pour la recharger et alimenter tous les équipements électriques du véhicule. Ce câble doit avoir une section d'au moins 10 mm² pour éviter toute surchauffe. Branchez fermement ce câble sur la borne positive de l'alternateur, généralement marquée B+ ou BAT. Assurez-vous que la cosse est bien serrée et propre, sans trace de corrosion. Un mauvais contact sur ce câble réduit l'efficacité de charge et peut provoquer un échauffement dangereux voire un risque d'incendie. Vérifiez que le câble n'est pas en contact avec des pièces mobiles ou chaudes du moteur.
Étape 4 : Brancher le fil d'excitation
Le fil d'excitation, identifié par les marquages D+, IGN ou L selon les modèles, active l'alternateur au démarrage du moteur. Ce câble plus fin est connecté au contacteur de clé en position ON et déclenche la production d'électricité. Branchez-le sur la borne appropriée de l'alternateur. Ce fil est également relié au voyant de charge sur le tableau de bord qui s'allume au contact et s'éteint une fois le moteur démarré. Une erreur sur ce branchement empêche l'alternateur de fonctionner correctement et la batterie ne se rechargera pas. Vérifiez que le connecteur est bien enfoncé et qu'il n'y a pas de jeu. Respectez scrupuleusement les codes couleurs : généralement bleu ou jaune pour le D+.
Étape 5 : Relier la connexion de masse
La connexion de masse, souvent identifiée B- ou directement fixée sur la carcasse de l'alternateur, ferme le circuit électrique en reliant l'alternateur au châssis ou au bloc moteur. Cette connexion est absolument indispensable pour le bon fonctionnement du système. Une mauvaise mise à la terre provoque des dysfonctionnements électriques, des coupures intermittentes, des interférences sur le tableau de bord et empêche une charge correcte de la batterie. Avant de fixer la cosse de masse, nettoyez soigneusement la surface métallique du châssis pour éliminer toute trace de peinture, rouille ou saleté qui empêcherait un contact parfait. Serrez fermement la vis de masse pour assurer une conductivité optimale.
Étape 6 : Installer et tendre la courroie d'accessoire
Repositionnez la courroie d'accessoire sur les poulies dans le bon ordre en suivant le schéma du constructeur. La courroie doit être correctement calée sur le système de poulies sans être vrillée. Si votre véhicule dispose d'un tendeur automatique, celui-ci s'ajuste seul. Pour un tendeur manuel, ajustez progressivement la tension en vérifiant qu'elle présente un jeu de 1 à 2,5 cm à la pression du doigt au milieu de la plus grande section. Une courroie trop tendue endommage les roulements de l'alternateur et réduit sa durée de vie. Une courroie trop détendue glisse, provoque des sifflements et empêche l'alternateur de tourner à la vitesse nécessaire pour produire suffisamment d'électricité. Vérifiez visuellement que la courroie tourne librement sans frottement anormal.
Étape 7 : Tester le fonctionnement avec un multimètre
Reconnectez la batterie en branchant d'abord le câble positif puis le câble négatif. Réglez votre multimètre en mode voltmètre courant continu sur une échelle de 20V. Moteur éteint, mesurez la tension aux bornes de la batterie : elle doit afficher entre 12,4V et 12,7V. Démarrez ensuite le moteur et laissez-le tourner au ralenti. La tension doit immédiatement augmenter et se stabiliser entre 13,8V et 14,8V, confirmant que l'alternateur fonctionne correctement et recharge la batterie. Accélérez progressivement : la tension doit rester stable dans cette plage. Si elle chute en dessous de 13V, l'alternateur est défaillant. Si elle dépasse 15V, le régulateur de tension est défectueux et risque d'endommager les composants électriques. Vérifiez que le voyant de batterie s'éteint après le démarrage.
💡 Conseils et astuces
- Étiquetez ou photographiez systématiquement tous les câbles avant démontage pour éviter les erreurs de connexion lors du remontage
- Ne jamais inverser les polarités : connecter le fil B+ sur la masse déclenche un court-circuit violent qui détruit l'alternateur et la batterie
- Vérifiez l'ampérage de l'alternateur de remplacement : il doit être équivalent ou supérieur à l'origine, jamais inférieur
- Inspectez régulièrement l'état de la courroie d'accessoire et remplacez-la tous les 60 000 à 100 000 km selon les préconisations constructeur
- Nettoyez périodiquement les bornes et connecteurs pour éviter la corrosion qui provoque des pertes de charge et des pannes intermittentes
- Consultez toujours le manuel du véhicule ou les instructions du constructeur de l'alternateur en cas de doute sur les spécificités de branchement
❓ Questions fréquentes
Quelle tension doit délivrer un alternateur en bon état ?
Un alternateur en bon état délivre une tension comprise entre 13,8V et 14,8V moteur tournant. Si la tension reste inférieure à 13V, l'alternateur est défaillant. Au-delà de 15V, le régulateur de tension est défectueux et risque d'endommager les composants électriques du véhicule.
Quels sont les signes d'un alternateur mal branché ?
Les principaux symptômes sont : le voyant de batterie qui reste allumé après le démarrage, une batterie qui se décharge rapidement, des phares qui faiblissent au ralenti, des pannes électriques intermittentes, ou le moteur qui cale quelques minutes après le démarrage. Une tension mesurée inférieure à 13V confirme le problème.
Pourquoi faut-il débrancher la batterie avant de brancher un alternateur ?
Débrancher la batterie avant toute intervention électrique est indispensable pour éviter les courts-circuits, les étincelles et les risques d'électrocution. Un court-circuit peut endommager l'alternateur, le régulateur, la batterie et les composants électroniques sensibles comme l'ECU, entraînant des réparations coûteuses.
Peut-on monter un alternateur d'ampérage supérieur à l'origine ?
Oui, vous pouvez installer un alternateur d'ampérage supérieur sans problème, ce qui peut même être bénéfique si vous avez ajouté des équipements électriques. En revanche, vous ne devez jamais descendre en ampérage par rapport à l'alternateur d'origine sous peine de ne pas fournir assez d'énergie au véhicule.
Comment vérifier qu'une courroie d'alternateur est bien tendue ?
Pour un tendeur manuel, appuyez au milieu de la plus grande section de courroie avec le doigt : le jeu doit être de 1 à 2,5 cm. Une courroie trop tendue use prématurément les roulements, tandis qu'une courroie trop détendue glisse et empêche l'alternateur de produire suffisamment d'électricité.
