Comment brancher un détecteur de mouvement : guide complet
En bref
Pour brancher un détecteur de mouvement, coupez d'abord le courant au disjoncteur, puis connectez le fil de phase (rouge/marron) à la borne L, le neutre (bleu) à la borne N, et le retour lampe (noir/violet) à la borne L'. Vérifiez toujours l'absence de tension avant de commencer et utilisez des câbles de section 1,5 mm² minimum.
Les détecteurs de mouvement permettent de réduire la consommation d'énergie jusqu'à 55% selon certains fabricants, soit une économie de 82 euros par an pour un bâtiment de 100 m². Respecter la norme NF C 15-100 est impératif lors du branchement électrique, qui nécessite une installation correcte durant environ 1 à 2 heures. Ce guide vous accompagne pas à pas pour installer votre détecteur en toute sécurité.

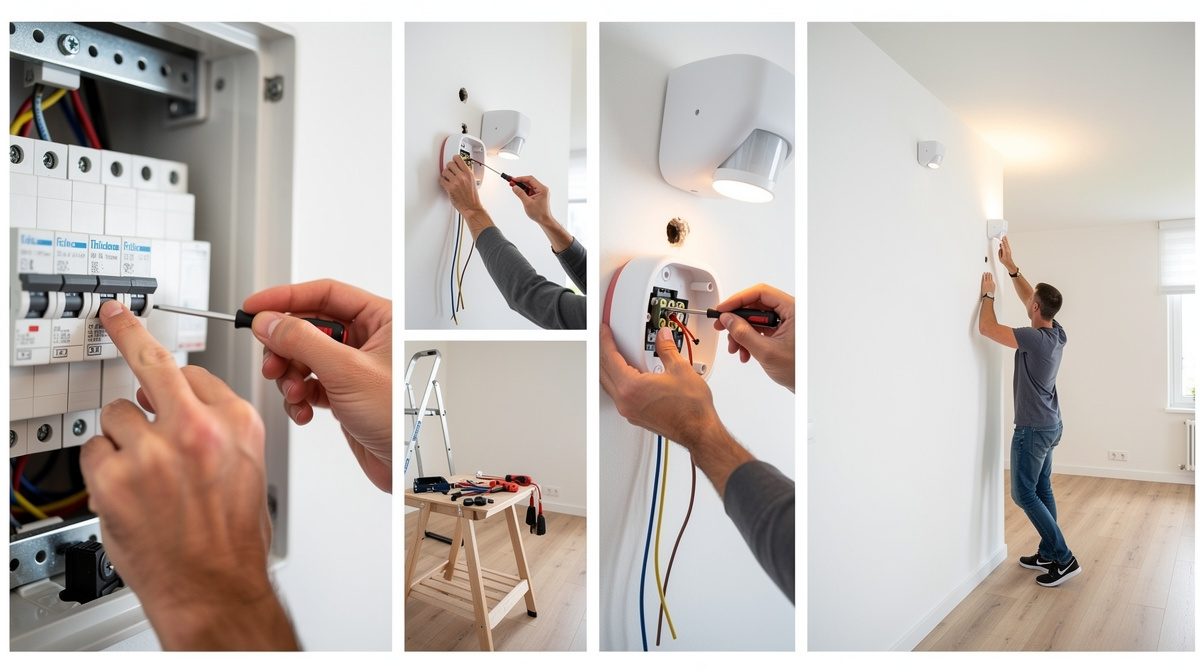

Les étapes à suivre
Étape 1 : Couper l'alimentation électrique et vérifier l'absence de tension
La sécurité est primordiale avant toute manipulation électrique. Rendez-vous au tableau électrique et coupez le disjoncteur correspondant au circuit d'éclairage concerné. Mettez tous les disjoncteurs en position OFF si vous n'êtes pas certain du circuit. Utilisez ensuite un testeur de tension ou un multimètre pour vérifier l'absence totale de courant au niveau des fils. Cette étape prévient tout risque d'électrocution, de court-circuit ou d'incendie. Selon la norme NF C 15-100, tout circuit d'éclairage doit être protégé par un dispositif différentiel inférieur ou égal à 30 mA avec un disjoncteur de calibre 16 A maximum. Ne jamais négliger cette vérification, même si vous êtes certain d'avoir coupé le bon disjoncteur.
Étape 2 : Identifier et préparer les fils électriques
Un détecteur de mouvement standard à 3 fils dispose de trois connexions essentielles. Le fil de phase, généralement rouge, marron ou noir, transporte le courant vers la borne L ou P du détecteur. Le fil de neutre, toujours bleu selon la norme NF C 15-100, clôture le circuit et se connecte à la borne N. Le fil de retour lampe, souvent noir ou violet, transmet le courant vers l'éclairage via la borne L'. Pour les détecteurs à 4 fils, un câble de terre vert/jaune supplémentaire assure la sécurité en cas de défaut. Dénudez chaque fil sur environ 8 à 10 mm à l'aide d'une pince à dénuder ajustable pour éviter d'endommager le conducteur en cuivre. Respectez scrupuleusement le code couleur pour garantir un branchement sécurisé et conforme.
Étape 3 : Choisir l'emplacement optimal du détecteur
Le positionnement du détecteur détermine son efficacité. Installez-le à une hauteur comprise entre 2,2 et 2,5 mètres pour les modèles intérieurs, idéalement dans un angle de la pièce face aux zones de passage. Pour l'extérieur, privilégiez une hauteur de 1,80 m à 2,50 m pour une portée optimale de 8 à 10 mètres. Les détecteurs PIR (infrarouge passif) captent généralement dans un angle de 110° avec une zone de détection pouvant atteindre 12 mètres. Évitez absolument les emplacements près de sources de chaleur (radiateurs, cheminées), face aux baies vitrées, en exposition directe au soleil ou près de climatiseurs qui peuvent perturber le capteur infrarouge. Les miroirs réfléchissants peuvent également induire des fausses détections. Pour les installations extérieures, utilisez un matériel certifié IP44 minimum, voire IP65 pour une résistance optimale aux intempéries.
Étape 4 : Effectuer le raccordement électrique des fils
Procédez maintenant au branchement en respectant scrupuleusement le schéma fourni par le fabricant. Connectez le fil de phase (rouge ou marron) à la borne L ou P du détecteur. Reliez le fil de neutre (bleu) à la borne N du détecteur et à la borne neutre de la lampe. Branchez le fil de retour lampe (noir ou violet) à la borne L' du détecteur, qui activera la lumière dès détection de mouvement. L'autre borne de la lampe se connecte au neutre général via un domino ou des connecteurs Wago. Pour un circuit avec interrupteur de marche forcée, une liaison supplémentaire permet d'alimenter le détecteur uniquement en mode automatique. Utilisez des connecteurs Wago ou dominos de qualité pour des raccordements durables et sécurisés. Assurez-vous que chaque connexion est solidement fixée en tirant légèrement sur les fils. L'usage d'un boîtier de dérivation est recommandé pour un câblage propre.
Étape 5 : Fixer solidement le détecteur
Une fois le câblage terminé, fixez le détecteur à son emplacement définitif. Utilisez des chevilles et vis adaptées au type de support (béton, pierre, placo, bois, PVC). Pour un mur en placo, privilégiez des chevilles Molly ou à expansion. Marquez les points de perçage au crayon en utilisant le support du détecteur comme gabarit. Percez les trous avec une mèche adaptée, insérez les chevilles et vissez le support fermement. Utilisez un niveau à bulle pour assurer la bonne horizontalité du détecteur, garantissant ainsi une détection optimale. Vérifiez que le détecteur est bien orienté vers la zone à surveiller et qu'aucun obstacle ne gêne son champ de vision dans un rayon de 50 cm. Fermez ensuite le boîtier du détecteur en vous assurant que tous les fils sont bien isolés et qu'aucun conducteur ne touche le boîtier métallique.
Étape 6 : Régler les paramètres et tester le fonctionnement
Rétablissez le courant au tableau électrique après avoir vérifié que toutes les connexions sont isolées. Le détecteur allumera généralement l'éclairage pendant quelques secondes lors de la première mise sous tension, c'est la phase d'initialisation normale. La plupart des détecteurs modernes proposent trois molettes de réglage : la sensibilité de détection, la temporisation d'éclairage (durée d'allumage après détection) et le seuil crépusculaire (niveau de luminosité ambiante). Réglez la temporisation selon vos besoins, sachant que la temporisation idéale est généralement de 15 secondes pour optimiser les économies d'énergie. Pour les pièces de passage, une sensibilité moyenne suffit. Testez ensuite le détecteur en passant dans sa zone de détection à différentes distances. Si l'alarme ne se déclenche pas, réajustez l'orientation ou la sensibilité. Vérifiez également le bon fonctionnement du seuil crépusculaire en conditions de luminosité variées.
💡 Conseils et astuces
- Utilisez obligatoirement des câbles de section 1,5 mm² minimum pour tout circuit d'éclairage, conformément à la norme NF C 15-100
- Pour les installations extérieures, choisissez un détecteur certifié IP65 minimum et utilisez un câble étanche pour résister aux intempéries
- Si vous possédez des animaux domestiques de plus de 7 kg, optez pour un détecteur compatible animaux pour éviter les fausses alertes
- Installez le détecteur dans des zones de passage fréquent (couloirs, escaliers, entrées) plutôt que dans des pièces de vie prolongée
- Associez votre détecteur à des ampoules LED pour maximiser les économies : leur consommation est 2 à 4 fois moins importante que les autres luminaires
- En cas de doute sur vos compétences en électricité ou pour une installation complexe, faites appel à un électricien professionnel qualifié
❓ Questions fréquentes
Quelle hauteur pour installer un détecteur de mouvement ?
Pour un détecteur intérieur, installez-le entre 2,2 et 2,5 mètres de hauteur, idéalement dans un angle de pièce. Pour l'extérieur, une hauteur de 1,80 m à 2,50 m est recommandée pour une portée optimale de 8 à 10 mètres. Cette hauteur permet une détection efficace tout en évitant les déclenchements intempestifs.
Quelles économies d'énergie peut-on réaliser avec un détecteur de mouvement ?
Un détecteur de mouvement peut réduire la consommation d'énergie jusqu'à 55% selon certains fabricants. Pour un bâtiment de 100 m², cela représente une économie moyenne de 82 euros par an. Les économies se situent généralement entre 35 et 45% selon les sources, avec des gains particulièrement importants dans les zones de passage comme les couloirs et garages.
Peut-on brancher un détecteur de mouvement sans neutre ?
La plupart des détecteurs nécessitent un branchement à 3 fils incluant le neutre pour fonctionner. Cependant, certains modèles récents, notamment les détecteurs muraux à installer en lieu et place d'un interrupteur, fonctionnent avec uniquement une arrivée et un départ de phase, donc sans neutre, comme un interrupteur classique.
Quelle est la durée de vie d'un détecteur de mouvement filaire ?
La durée de vie moyenne d'un détecteur de mouvement filaire est comprise entre 5 et 10 ans, selon la qualité du matériel et l'usage. Les modèles de marques reconnues comme Ajax, Atlantic'S ou Delta Dore offrent généralement une longévité supérieure avec un entretien minimal.
Comment éviter les fausses détections avec un détecteur de mouvement ?
Pour éviter les fausses alertes, ne placez pas le détecteur près de sources de chaleur, face à des baies vitrées, en exposition directe au soleil ou près de climatiseurs. Évitez également les miroirs et objets en mouvement comme arbres ou rideaux. Réglez correctement la sensibilité et choisissez un modèle compatible animaux si vous avez des animaux de compagnie de plus de 7 kg.
