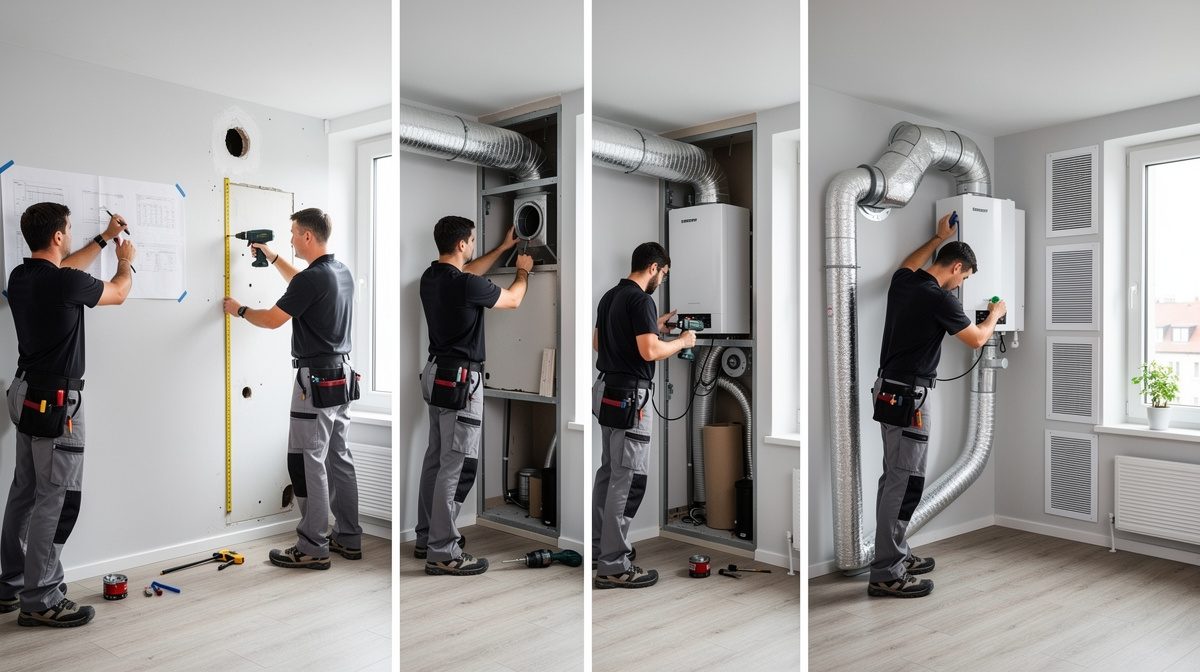

Comment installer une VMC double flux

Selon l'ADEME, une VMC double flux peut récupérer jusqu'à 3 000 kWh de chaleur par an dans une maison bien isolée, permettant des économies de chauffage entre 7 et 10%. Ce système de ventilation mécanique contrôlée représente un investissement conséquent avec un prix médian d'installation de 4 493 € en 2019, mais offre un confort thermique optimal tout en renouvelant l'air intérieur. L'installation d'une VMC double flux nécessite une expertise technique pointue et le respect de normes strictes comme le NF DTU 68.3 pour garantir des performances optimales pendant 20 ans.

Les étapes à suivre

Étape 1 : Évaluer les besoins et choisir l'emplacement

Avant toute installation, réalisez une étude préalable pour déterminer les débits d'air nécessaires selon la surface, le nombre d'occupants et l'usage des pièces. Le caisson de VMC double flux doit être installé dans un lieu sec, étanche et tempéré avec une température supérieure à 17°C. Privilégiez un emplacement central du logement, idéalement dans les combles, une buanderie ou un placard technique accessible. Assurez-vous que votre logement dispose d'une bonne isolation thermique (minimum R=4 m².K/W en toiture, R=2,5 m².K/W aux murs) et d'une étanchéité à l'air optimale (perméabilité inférieure à 1,2 m³/h/m² sous 4 Pa). Effectuez un schéma précis du réseau de gaines pour identifier le meilleur cheminement et minimiser le linéaire de conduits. Cette étape de conception est fondamentale car elle conditionne l'efficacité globale du système.

Étape 2 : Installer le caisson et l'échangeur thermique

Fixez le caisson de VMC double flux sur un support non vibrant pour éviter les nuisances sonores. La centrale doit être désolidarisée de la structure du bâtiment à l'aide de silentblocs ou d'une plaque absorbante. Installez l'appareil à l'horizontale en respectant les consignes du fabricant. L'échangeur thermique, pièce maîtresse du système, assure les échanges thermiques entre l'air neuf et l'air vicié avec un rendement minimum de 85% pour être éligible aux aides CEE selon le Ministère de la Transition Énergétique. Vérifiez que le système dispose d'un by-pass permettant en été de ne pas réchauffer l'air neuf. Assurez-vous de l'accessibilité du caisson pour la maintenance des filtres qui doivent être remplacés 2 fois par an. Prévoyez également un raccordement pour l'évacuation des condensats vers les eaux usées.

Étape 3 : Poser les réseaux de gaines

Installez deux réseaux distincts : un pour l'extraction de l'air vicié et un pour le soufflage d'air neuf. Utilisez des gaines rigides en polypropylène expansé (EPE) ou en acier galvanisé plutôt que des conduits souples pour optimiser les débits et limiter les pertes de charge. Les gaines doivent être isolées thermiquement lorsqu'elles traversent des volumes non chauffés pour éviter la condensation et les déperditions de chaleur. Respectez les vitesses limites de passage d'air de 4 à 6 m/s selon l'emplacement dans le réseau conformément au NF DTU 68.3. Les pertes de charges linéaires doivent être fixées à 1 Pa/m maximum pour les réseaux collectifs. Privilégiez une architecture en peigne avec des caissons de répartition pour faciliter l'équilibrage des débits. Évitez les coudes trop serrés et limitez l'angle à 90° maximum.

Étape 4 : Installer les bouches d'extraction et de soufflage

Placez les bouches d'extraction dans les pièces humides (cuisine, salle de bains, WC) à une hauteur minimum de 1,80 m (jusqu'à 2,10 m) et à au moins 20 cm d'un angle de la pièce. Les bouches de soufflage s'installent dans les pièces sèches (chambres, salon, séjour) en évitant les courants d'air directs sur les occupants. Orientez-les dans la direction opposée à la porte. Percez les emplacements avec une scie cloche adaptée, fixez les manchettes et écartez les pattes de fixation par le dessus pour assurer la stabilité. Chaque pièce principale doit être équipée d'au moins une amenée d'air. Raccordez ensuite les bouches aux gaines : conduits souples en PVC pour l'extraction, conduits calorifugés pour le soufflage. Respectez la hiérarchie des débits avec 0,85 x Q extraction < Q soufflage < Q extraction selon le NF DTU 68.3.

Étape 5 : Réaliser le raccordement électrique

Raccordez la VMC double flux au tableau électrique en respectant scrupuleusement les normes de sécurité électrique NF C 15-100. Prévoyez un circuit dédié avec protection différentielle adaptée. Installez les câbles de commande et connectez les systèmes de régulation (thermostat, capteurs d'humidité, de CO2 ou de COV selon le modèle). Si votre VMC dispose d'une fonction hygroréglable, vérifiez le bon fonctionnement des détecteurs d'humidité sur les bouches d'extraction de la cuisine et des sanitaires. Pour les modèles connectés avec pilotage via application, configurez la connexion réseau. Installez les interrupteurs de commande dans les pièces concernées. Vérifiez que la consommation électrique du système reste inférieure à 50 Wh pour limiter le coût annuel de fonctionnement à environ 70 euros.

Étape 6 : Effectuer la mise en service et l'équilibrage

La mise en service est une étape primordiale pour assurer un bon renouvellement de l'air et optimiser le rendement de l'échangeur. Un professionnel doit réaliser des mesures de débits aux bouches d'extraction et de soufflage à l'aide d'appareils de mesure calibrés. Il procède ensuite à l'équilibrage du réseau en ajustant les organes de réglage pour atteindre les débits réglementaires dans chaque pièce. Vérifiez la pression au ventilateur et testez l'étanchéité des réseaux avec un appareil de mesure de perméabilité à l'air. Les fuites ne doivent pas dépasser 30% du débit nominal réduit. Contrôlez visuellement l'ensemble des réseaux et testez tous les modes de fonctionnement (vitesse normale, boost, by-pass estival). Demandez un procès-verbal de mise en service attestant de la conformité de l'installation selon les règles de l'art VMC double flux.

💡 Conseils et astuces

• Faites appel à un artisan certifié RGE (Reconnu Garant de l'Environnement) ou titulaire du label Ventilation+ pour garantir la qualité de l'installation et bénéficier des aides financières comme MaPrimeRénov' (1 500 à 2 500 €) et les Certificats d'Économies d'Énergie
• Privilégiez une VMC double flux certifiée NF VMC ou certification passive pour s'assurer des meilleures performances en termes de rendement (minimum 85%), d'efficience électrique et d'étanchéité à l'air
• Planifiez l'entretien régulier dès l'installation : nettoyez les bouches tous les trimestres, remplacez les filtres 2 fois par an (coût : 20 à 100 € par jeu), nettoyez l'échangeur annuellement et faites réviser l'installation complète par un professionnel tous les 3 ans
• Intégrez l'installation de la VMC double flux dans un projet global de rénovation énergétique avec isolation thermique renforcée pour maximiser les économies d'énergie et bénéficier du parcours accompagné MaPrimeRénov' avec une prise en charge jusqu'à 90%
• Vérifiez la conformité de votre installation aux normes NF EN 13141-7 pour les critères de performance aéraulique et à la RE 2020 pour l'étanchéité à l'air des bâtiments neufs
• Tenez un carnet d'entretien en notant les dates de remplacement des filtres, les interventions de maintenance et prévoyez un nettoyage complet des réseaux tous les 10 ans pour garantir la durabilité du système
