Comment mesurer le diamètre d’un joint d’insert

Les joints d'insert jouent un rôle crucial dans l'efficacité et la sécurité de votre appareil de chauffage au bois. Selon les professionnels du secteur, les joints les plus courants font 8, 10 ou 12 mm de diamètre, le standard 10×2 mm étant utilisé par de nombreuses marques. Il est conseillé de vérifier l'état des joints chaque année en même temps que le ramonage mécanique, et de les changer tous les deux à trois ans pour maintenir une étanchéité parfaite et éviter les risques d'intoxication au monoxyde de carbone.

Les étapes à suivre

Étape 1 : Identifier le type de joint à remplacer

Avant toute mesure, il est essentiel de déterminer quel type de joint équipe votre insert. Si vous observez une gorge (rainure) à l'emplacement du joint sur la porte ou autour de la vitre, il s'agit d'un joint rond tressé. Si au contraire vous constatez un champ plat, vous aurez besoin d'un joint plat autocollant. Cette identification est cruciale car elle détermine la méthode de mesure à adopter. Les marques Supra et Richard Le Droff utilisent parfois des joints à section rectangulaire spécifiques qui s'insèrent dans des gorges, auquel cas il faudra consulter la notice de l'appareil. Assurez-vous que l'insert est complètement froid avant toute manipulation pour votre sécurité.

Étape 2 : Rassembler les outils de mesure nécessaires

Pour mesurer avec précision le diamètre d'un joint d'insert, équipez-vous des bons outils. Un mètre ruban ou une règle graduée suffira pour mesurer le diamètre intérieur et la largeur de la gorge. Pour une mesure plus précise du diamètre du joint rond lui-même, un pied à coulisse est l'instrument idéal car il permet une précision au dixième de millimètre. Certains professionnels utilisent également des cônes de mesure spécialisés pour les joints toriques ou des circomètres qui déterminent instantanément la circonférence. Si vous ne disposez pas de pied à coulisse, une simple règle peut suffire pour les joints d'insert dont les diamètres standards sont espacés de 2 mm. Prévoyez également un chiffon propre pour nettoyer la zone de mesure.

Étape 3 : Retirer l'ancien joint et nettoyer la gorge

Ouvrez la porte de votre insert à 90 degrés et, si possible, dégondez-la en procédant à un soulèvement vertical pour travailler plus confortablement. Posez la porte sur une surface plane et propre avec l'intérieur orienté vers le haut. Retirez délicatement l'ancien joint de sa gorge en tirant dessus. Il est impératif d'enlever complètement l'ancienne colle réfractaire avant toute mesure et pose du nouveau joint. Utilisez un grattoir ou une spatule pour éliminer tous les résidus de colle et de joint, puis nettoyez soigneusement la gorge avec un chiffon sec. Cette étape est cruciale car les résidus de colle peuvent fausser vos mesures et compromettre l'adhérence du nouveau joint. Profitez-en pour inspecter l'état de la gorge et vérifier qu'elle n'est pas endommagée.

Étape 4 : Mesurer la largeur de la gorge

Pour un joint rond qui s'insère dans une gorge, la méthode la plus fiable consiste à mesurer directement la largeur de cette gorge. Placez votre règle ou votre pied à coulisse perpendiculairement à la gorge et mesurez sa largeur d'un bord à l'autre. Cette mesure correspond généralement au diamètre du joint nécessaire. Les dimensions standards disponibles sur le marché sont 4, 6, 8, 10, 12, 14, 15 et 16 mm. Si votre mesure se situe entre deux tailles, choisissez toujours la taille supérieure : le joint doit légèrement dépasser de la gorge avant la fermeture de la porte, car il s'écrasera naturellement lors de la compression pour assurer l'étanchéité. Pour un joint plat, mesurez la largeur et l'épaisseur de la surface plane où il sera collé. Le standard le plus courant est le 10×2 mm (10 mm de large et 2 mm d'épaisseur).

Étape 5 : Mesurer le diamètre de l'ancien joint

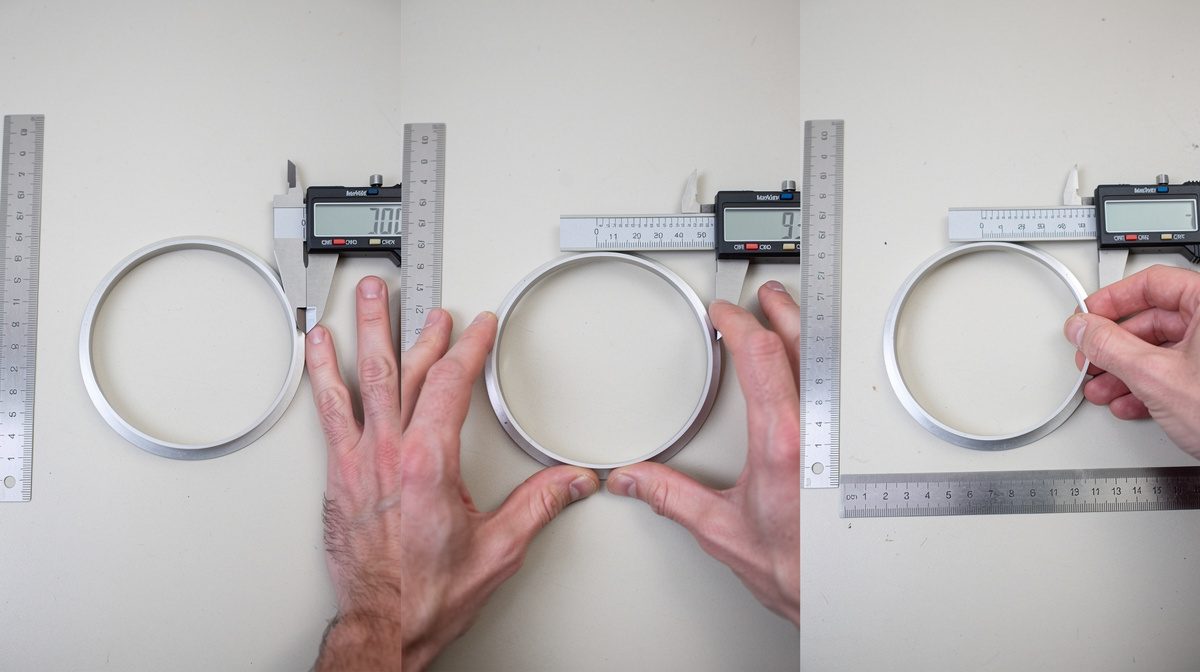

Si vous disposez encore de l'ancien joint en bon état, vous pouvez mesurer directement son diamètre pour confirmation. Attention toutefois : un joint usagé peut s'être allongé ou déformé avec le temps et la chaleur, ce qui fausserait la mesure. Pour mesurer un joint rond, utilisez un pied à coulisse pour déterminer le diamètre de sa section transversale (le tore). Placez le joint entre les mâchoires du pied à coulisse et serrez délicatement sans écraser le joint. Pour un joint torique, vous devrez également mesurer le diamètre intérieur. Si le joint est très déformé, fiez-vous plutôt à la mesure de la gorge effectuée précédemment. Vous pouvez également consulter la notice de votre insert qui indique normalement le diamètre du joint d'origine, ce qui constitue la référence la plus fiable.

Étape 6 : Vérifier et commander le joint adapté

Une fois vos mesures effectuées, vérifiez que vous avez bien noté le diamètre nécessaire et le type de joint (rond tressé ou plat autocollant). Pour un joint rond, vous aurez besoin d'une longueur de 2,5 à 3 mètres selon la taille de votre porte, accompagnée d'un tube de colle réfractaire haute température (supportant 550°C à 1100°C). Les joints sont généralement vendus en kits comprenant la tresse et la colle. Pour un joint plat, optez pour un modèle autocollant qui ne nécessite pas de colle supplémentaire. Assurez-vous que le joint choisi résiste à des températures d'au moins 500°C. Les joints en fibre de verre tressée noire sans amiante sont le standard actuel. Si vous avez un doute sur la taille, il est préférable de commander plusieurs joints de tailles légèrement différentes : le prix unitaire est faible comparé au risque d'erreur et aux frais de renvoi.

💡 Conseils et astuces

• Vérifiez l'étanchéité de vos joints chaque année avec le test de la feuille de papier : insérez une feuille A4 entre la porte fermée et le corps de l'insert, puis tirez dessus. Si elle glisse facilement, le joint doit être changé.
• Changez systématiquement le joint à chaque remplacement de vitre d'insert pour garantir une étanchéité optimale et éviter les risques de casse dus à une mauvaise compression.
• Ne forcez jamais lors de la pose du joint dans la gorge : il doit se loger facilement et dépasser légèrement avant fermeture de la porte, car il s'écrasera naturellement à la compression.
• Appliquez la colle réfractaire avec parcimonie en fond de gorge uniquement, jamais sur la vitre. Respectez un temps de séchage de 2 à 3 heures avant toute mise en chauffe progressive de l'appareil.
• Surveillez les signes d'usure du joint : vitre qui se noircit rapidement, claquements lors de la combustion, fibres effilochées ou joint durci sont autant d'indicateurs qu'un remplacement s'impose.
• Consultez toujours la notice de votre insert avant tout achat : elle indique le diamètre exact du joint d'origine et peut mentionner des spécificités propres à votre modèle, notamment pour certaines marques comme Supra ou Richard Le Droff.
