Comment mesurer un condensateur : guide complet

Environ 80% des pannes électroniques dans les appareils électroménagers sont causées par des condensateurs défectueux. Ces composants essentiels, présents dans les volets roulants, climatiseurs, cartes électroniques et appareils électroménagers, nécessitent un contrôle régulier pour garantir leur bon fonctionnement. Mesurer un condensateur avec un multimètre permet de diagnostiquer rapidement une panne et d'éviter des réparations coûteuses.

Les étapes à suivre

Étape 1 : Débrancher et sécuriser le circuit électrique

Avant toute manipulation, coupez l'alimentation générale du circuit électrique et débranchez l'appareil de la prise secteur. Le secteur ayant une tension de 230V, il existe un danger de mort par électrocution. Localisez ensuite le condensateur, généralement de forme cylindrique en plastique ou en aluminium, situé à proximité du moteur. Prenez une photo du circuit avant de débrancher le condensateur pour faciliter le remontage. Cette précaution est essentielle car un condensateur peut conserver une charge électrique importante, parfois à des tensions dangereuses, même plusieurs minutes après avoir été débranché. Portez des gants de protection isolants pendant toute la manipulation pour votre sécurité.

Étape 2 : Décharger complètement le condensateur

Un condensateur stocke de l'énergie électrique qui peut persister après déconnexion. Pour le décharger en toute sécurité, utilisez une résistance de 10kΩ (10 000 ohms) de puissance 5W que vous connectez entre les deux bornes du condensateur pendant plusieurs secondes. Cette méthode libère progressivement l'énergie stockée sans créer d'arc électrique dangereux. Évitez absolument de décharger brutalement le condensateur avec un simple tournevis métallique, car cela peut créer une étincelle violente et endommager définitivement le composant. La résistance de décharge reste la méthode la plus sûre recommandée par les professionnels de l'électronique. Une fois déchargé, déconnectez au moins une des bornes du condensateur du circuit pour éviter que les autres composants n'influencent la mesure.

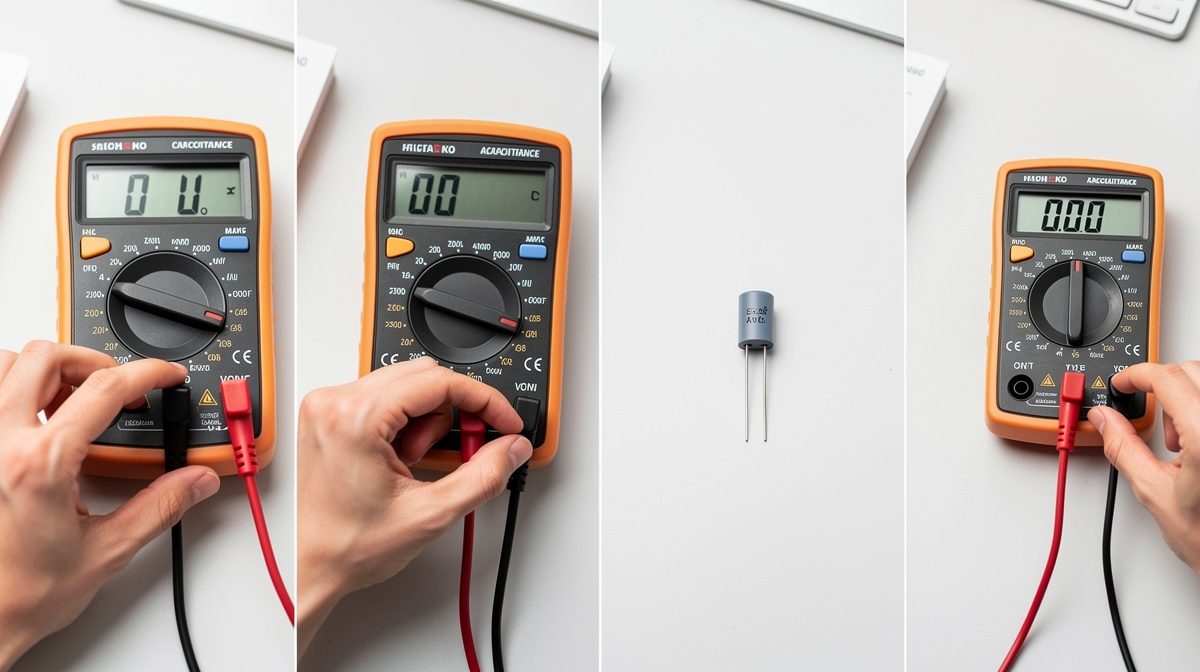

Étape 3 : Régler le multimètre en mode capacité

Préparez votre multimètre numérique équipé de la fonction capacimètre, symbolisée par le sigle µF (microfarads) ou le symbole d'un condensateur. Tournez le sélecteur rotatif du multimètre vers cette position. Si votre appareil propose plusieurs plages de mesure, choisissez une plage légèrement supérieure à la valeur nominale indiquée sur le condensateur pour obtenir des mesures précises. Par exemple, pour un condensateur de 10 µF, sélectionnez la plage 20 µF ou 200 µF selon les options disponibles. Vérifiez que votre multimètre est correctement calibré avant toute mesure, car une calibration régulière garantit des résultats exacts et fiables. Si votre multimètre ne dispose pas de la fonction capacité, vous pourrez utiliser le mode résistance (ohmmètre) en alternative, bien que moins précis.

Étape 4 : Connecter les sondes aux bornes du condensateur

Identifiez la polarité du condensateur si celui-ci est polarisé (condensateurs électrolytiques). La borne négative est généralement signalée par une bande de couleur sur la longueur du boîtier avec un signe moins, et la patte négative est plus courte. Pour les condensateurs polarisés, connectez impérativement la sonde rouge du multimètre à la borne positive (+) et la sonde noire à la borne négative (-). Pour les condensateurs non polarisés (céramiques, polyester), l'orientation des sondes n'a pas d'importance. Assurez-vous d'un contact ferme et stable entre les sondes et les bornes du condensateur. Le multimètre envoie alors un petit courant pour charger le condensateur et mesure la tension résultante. Attendez quelques secondes, parfois jusqu'à plusieurs dizaines de secondes pour les condensateurs de grande capacité (supérieure à 1000 µF), que le multimètre stabilise la lecture.

Étape 5 : Lire et interpréter la valeur mesurée

Une fois la mesure stabilisée, relevez la valeur affichée à l'écran du multimètre, exprimée en microfarads (µF), nanofarads (nF) ou picofarads (pF) selon l'échelle du condensateur. Comparez cette valeur mesurée avec celle indiquée sur le boîtier du condensateur. Les condensateurs ont une plage de tolérance, généralement exprimée en pourcentage. Par exemple, un condensateur de 10 µF avec une tolérance de ±20% peut afficher entre 8 µF et 12 µF et rester fonctionnel. Si la valeur mesurée se situe dans cette plage, le condensateur est bon. Si elle est proche de zéro, largement inférieure ou affiche une erreur, le condensateur est défectueux et doit être remplacé. Documentez chaque test en notant les valeurs mesurées pour suivre l'évolution de l'état des composants dans le temps.

Étape 6 : Tester en mode résistance si nécessaire

Si votre multimètre ne dispose pas du mode capacité, utilisez le mode résistance (ohmmètre) comme méthode alternative. Réglez l'appareil sur la mesure de résistance et connectez les sondes aux bornes du condensateur déchargé. Observez attentivement l'évolution de la valeur affichée. Pour un condensateur fonctionnel, la résistance doit démarrer faible puis augmenter progressivement jusqu'à atteindre une valeur très élevée ou infinie, signe que le condensateur se charge correctement. Si la valeur reste constamment faible (proche de zéro), cela indique un court-circuit interne. Si la valeur reste à l'infini sans variation, le condensateur est coupé ou ouvert. Pour un multimètre analogique à aiguille, l'aiguille doit monter puis redescendre complètement pour confirmer le bon fonctionnement. Cette méthode reste indicative et moins précise que la mesure directe de capacité.

Étape 7 : Vérifier l'état visuel et physique

Complétez votre diagnostic électrique par une inspection visuelle minutieuse du condensateur. Examinez le dessus et le fond du composant à la recherche de signes de bombement ou de gonflement, symptôme d'une surpression interne causée par une défaillance. Vérifiez l'absence de fissures sur le boîtier, de cosses cassées ou de traces de fuite d'électrolyte qui se manifestent par des résidus ou dépôts brunâtres autour des bornes. Ces signes de détérioration physique confirment qu'un condensateur est hors service, même si les mesures électriques semblaient acceptables. Un condensateur bombé, fissuré ou qui fuit doit être remplacé immédiatement pour éviter une panne plus sérieuse de l'appareil. Travaillez dans un environnement propre et sec, car les conditions ambiantes peuvent influencer la précision des mesures et la fiabilité du diagnostic.

💡 Conseils et astuces

• Déchargez systématiquement le condensateur avec une résistance de 10kΩ avant toute manipulation pour éviter les chocs électriques
• Utilisez un multimètre numérique avec fonction capacimètre pour obtenir des mesures précises et fiables
• Respectez impérativement la polarité lors de la connexion des sondes sur les condensateurs électrolytiques polarisés
• Documentez chaque test en notant les valeurs mesurées et les dates pour suivre l'évolution des composants
• Remplacez immédiatement tout condensateur dont la capacité mesurée s'écarte de plus de 20% de sa valeur nominale
• Travaillez toujours dans un environnement sec et propre pour garantir la précision des mesures et votre sécurité
