Comment mesurer un cylindre de porte

Un cylindre mal dimensionné peut compromettre gravement la sécurité de votre domicile. Selon les professionnels de la serrurerie, un cylindre qui dépasse de plus de 5 mm de la porte devient très vulnérable aux tentatives d'arrachement et de casse. La taille standard la plus répandue reste le 30×30 mm, mais chaque porte nécessite des mesures précises pour garantir une protection optimale.

Les étapes à suivre

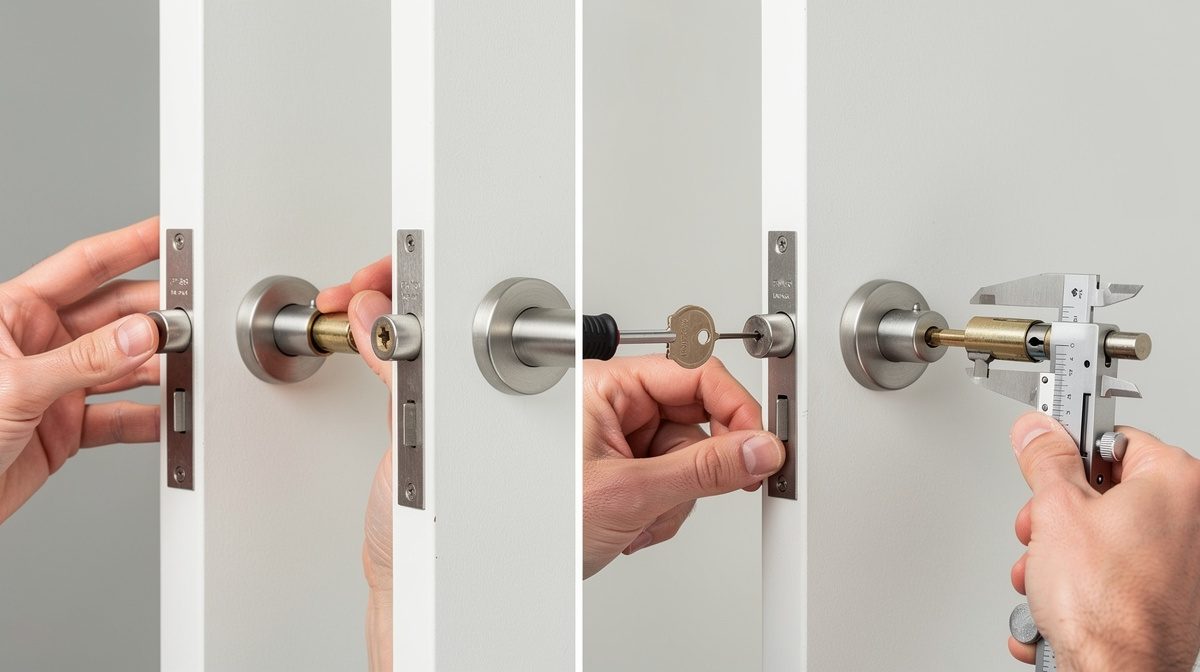

Étape 1 : Démonter le cylindre de la porte

Avant toute mesure, il est impératif de retirer le cylindre de votre porte. Commencez par localiser la vis de fixation située dans l'épaisseur de la porte, à hauteur du cylindre. Dévissez-la complètement à l'aide d'un tournevis adapté. Une fois la vis retirée, insérez votre clé dans le cylindre et tournez-la légèrement de 20 à 30 degrés. Ce mouvement permet d'aligner le panneton avec le corps du cylindre. Poussez ensuite délicatement sans forcer pour extraire le cylindre de la serrure. Si vous rencontrez une résistance, ajustez légèrement l'angle de rotation de la clé jusqu'à ce que le cylindre se libère facilement.

Étape 2 : Identifier le point de référence central

Une fois le cylindre retiré, examinez-le attentivement pour localiser le trou de fixation de la vis. Ce trou se trouve généralement au niveau du panneton, la pièce centrale mobile qui permet d'actionner le mécanisme d'ouverture. C'est précisément le centre de ce trou qui constitue votre point de référence pour toutes les mesures. Le panneton est facilement identifiable car il s'agit de la partie métallique qui tourne lorsque vous insérez la clé. L'axe de la vis de fixation traverse le cylindre à cet endroit précis et détermine la répartition des dimensions intérieure et extérieure.

Étape 3 : Mesurer le côté extérieur du cylindre

Placez votre mètre ruban ou règle graduée contre le cylindre. Positionnez le zéro exactement au centre du trou de fixation de la vis. Étirez ensuite le mètre jusqu'au bord extérieur du cylindre, celui qui se trouve côté rue ou palier. Notez cette première mesure en millimètres. Par exemple, si vous obtenez 35 mm, notez-le précisément. Cette dimension correspond à la partie du cylindre qui dépasse vers l'extérieur de votre porte. Il est essentiel d'être précis au millimètre près, car une erreur même minime peut entraîner un dépassement dangereux ou un dysfonctionnement de la serrure.

Étape 4 : Mesurer le côté intérieur du cylindre

Répétez l'opération pour le côté intérieur. Toujours depuis le centre du trou de vis de fixation, mesurez la distance jusqu'à l'extrémité opposée du cylindre, celle qui se trouve côté intérieur de votre logement. Notez cette seconde mesure. Par exemple, si vous obtenez 30 mm côté intérieur et 35 mm côté extérieur, votre cylindre est un modèle dissymétrique 30×35 mm. Si les deux mesures sont identiques, il s'agit d'un cylindre symétrique. Pour les cylindres à bouton, mesurez uniquement jusqu'au bord du cylindre, sans inclure la molette qui reste à l'extérieur de la serrure.

Étape 5 : Calculer la longueur totale

Additionnez les deux mesures obtenues pour connaître la longueur totale de votre cylindre. Par exemple, un cylindre de 30 mm côté intérieur et 50 mm côté extérieur donne une longueur totale de 80 mm. Cette vérification permet de contrôler la cohérence de vos mesures. Mesurez également la longueur totale du cylindre d'une extrémité à l'autre pour confirmer vos calculs. Si les deux résultats correspondent, vos mesures sont correctes. Cette double vérification est particulièrement importante car elle garantit que vous commanderez un cylindre parfaitement adapté à votre porte.

Étape 6 : Vérifier les spécificités de votre cylindre

Identifiez le type de cylindre dont vous disposez : cylindre double entrée, cylindre à bouton ou demi-cylindre. Pour un cylindre à bouton, notez le côté où se trouve le bouton en ajoutant la mention 'bouton' dans vos dimensions, par exemple 30bouton×35. Pour un demi-cylindre, le côté court mesure systématiquement 10 mm. Vérifiez également si votre cylindre dispose d'options spécifiques comme la fonction débrayable qui permet d'ouvrir la porte même si une clé est restée de l'autre côté. Ces informations sont cruciales pour commander un cylindre de remplacement strictement identique.

Étape 7 : Choisir les bonnes dimensions pour le remplacement

Lors du choix de votre nouveau cylindre, respectez scrupuleusement les dimensions mesurées. Un cylindre qui dépasse de plus de 5 mm côté extérieur devient vulnérable aux techniques d'arrachement utilisées par les cambrioleurs. À l'inverse, un cylindre trop court empêchera le bon fonctionnement de la serrure car l'entraîneur ne sera pas correctement positionné. Pour une sécurité optimale, privilégiez un cylindre certifié A2P délivré par le CNPP, qui garantit une résistance testée aux effractions. Les cylindres A2P sont classés en 3 niveaux selon leur temps de résistance : 1 étoile pour 5 minutes, 2 étoiles pour 10 minutes, et 3 étoiles pour 15 minutes de résistance.

💡 Conseils et astuces

• Ne mesurez jamais directement sur la porte sans démonter le cylindre, car les mesures seraient approximatives et pourraient compromettre votre sécurité
• Conservez l'ancien cylindre jusqu'à l'installation complète du nouveau pour pouvoir comparer les dimensions en cas de doute
• Pour les serrures multipoints, la méthode de mesure reste identique car c'est l'entraîneur qui met en mouvement l'ensemble de la tringlerie
• Profitez du démontage pour nettoyer le mécanisme de la serrure et appliquer du graphite ou un lubrifiant sec pour garantir sa longévité
• Si vous remplacez un cylindre sur une serrure certifiée A2P, choisissez uniquement un modèle figurant sur la liste des cylindres compatibles du fabricant pour conserver la certification
• Arrondissez toujours vos mesures à l'entier supérieur si la valeur n'est pas exacte : 32,5 mm devient 33 mm pour garantir un ajustement optimal
