Comment placer les électrodes ECG : guide pratique

Jusqu'à 50% des ECG présentent des électrodes V1 et V2 mal positionnées, ce qui peut conduire à des diagnostics erronés selon les études récentes. L'électrocardiogramme est un examen essentiel pour détecter les anomalies cardiaques, mais sa fiabilité repose entièrement sur le placement précis des 10 électrodes. Un positionnement incorrect peut simuler un infarctus ou masquer une pathologie grave, compromettant ainsi la prise en charge du patient.

Les étapes à suivre

Étape 1 : Préparer le patient et le matériel

Installez le patient en décubitus dorsal, au repos complet, jambes décroisées et bras détendus le long du corps. Il est conseillé de lui demander de fermer les yeux pour minimiser les tensions musculaires. Vérifiez la date de péremption des électrodes avant utilisation. Préparez ensuite la peau du patient en la nettoyant avec de l'eau savonneuse, puis séchez-la en frottant activement. Cette friction augmente le flux sanguin capillaire et élimine le sébum et les peaux mortes, améliorant ainsi la conductivité. Si nécessaire, rasez ou coupez les poils aux emplacements prévus pour garantir une adhérence optimale. Évitez l'usage excessif d'alcool car il peut dessécher la peau et réduire la qualité du signal.

Étape 2 : Positionner les électrodes des membres

Placez les 4 électrodes périphériques sur les membres en respectant le code couleur de la Commission Electrotechnique Internationale (CEI). L'électrode rouge (R) se positionne sur le poignet droit, l'électrode jaune (L) sur le poignet gauche, l'électrode noire (N) sur la cheville droite et l'électrode verte (F) sur la cheville gauche. Pour mémoriser facilement cet ordre, utilisez le moyen mnémotechnique : Le soleil (jaune) se lève sur la prairie (verte) et le sang (rouge) coule sur le goudron (noir). Ces électrodes doivent être placées idéalement aux poignets et chevilles, ou à la racine des membres en cas de tremblements du patient. Veillez à ce qu'elles soient au même niveau pour éviter les asymétries.

Étape 3 : Localiser l'angle de Louis

L'angle de Louis est un repère anatomique essentiel pour positionner correctement les électrodes précordiales. Il s'agit d'une saillie osseuse palpable au niveau du sternum, à la jonction entre le manubrium et le corps sternal. Palpez le sternum avec deux doigts horizontaux jusqu'à sentir ce relief osseux qui correspond à la deuxième côte. À partir de ce repère, descendez d'un espace intercostal pour identifier le deuxième espace intercostal, puis comptez jusqu'au quatrième espace intercostal où seront placées les électrodes V1 et V2. Cette méthode de repérage garantit la reproductibilité des examens et permet de comparer les tracés dans le temps. Sans ce repère précis, environ 50% des ECG présentent des erreurs de positionnement selon les recherches.

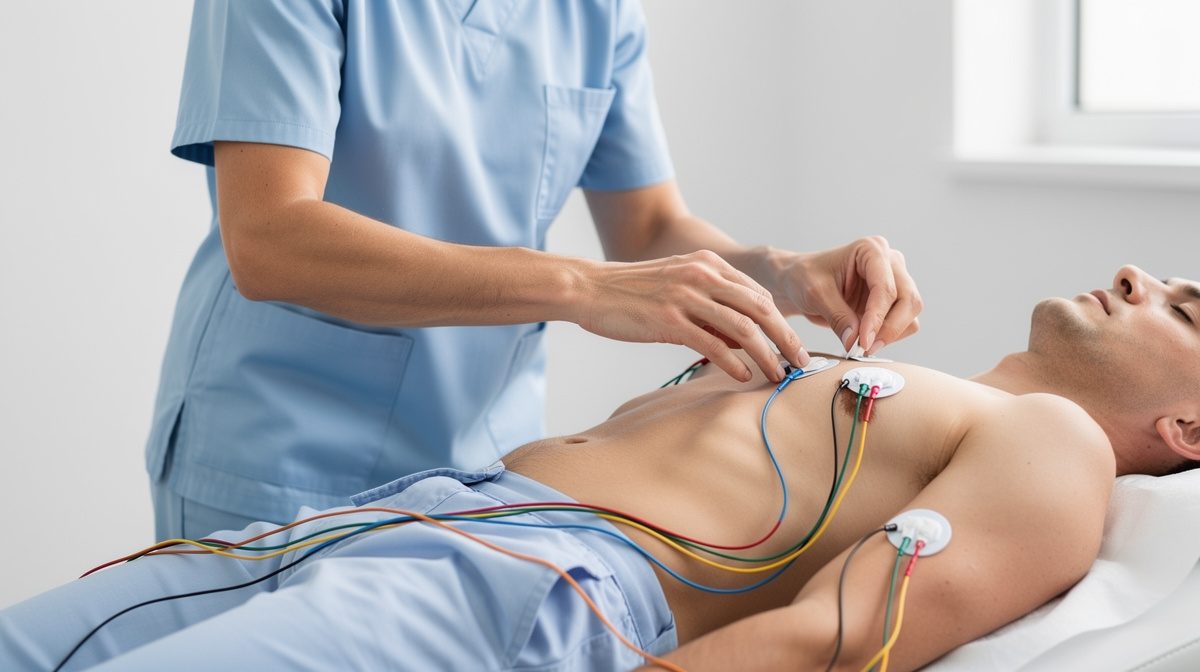

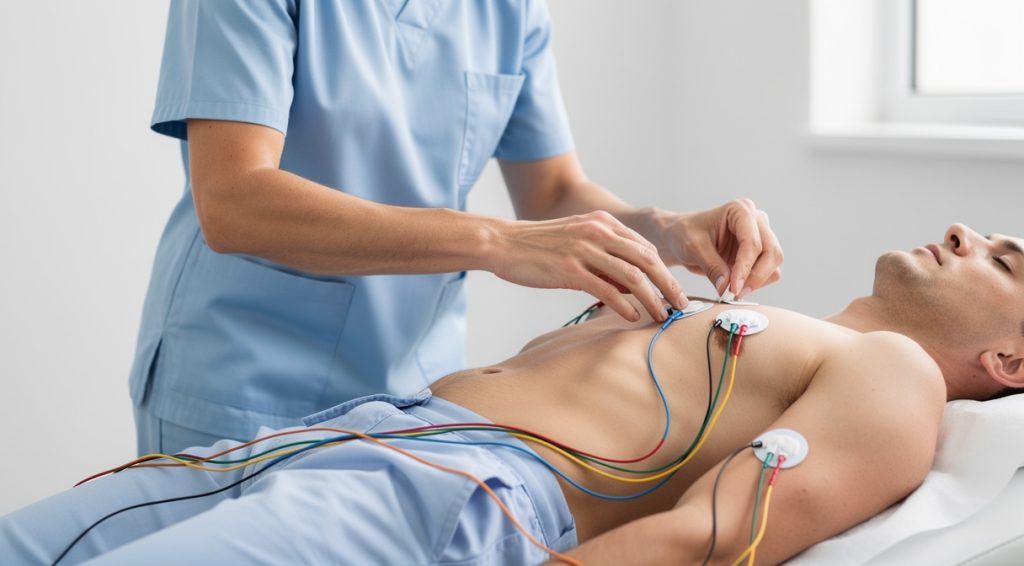

Étape 4 : Placer les électrodes précordiales V1 à V3

Commencez par positionner V1 dans le quatrième espace intercostal, au bord droit du sternum (position parasternale droite). Placez ensuite V2 dans le même quatrième espace intercostal, au bord gauche du sternum (position parasternale gauche). Ces deux électrodes explorent le ventricule droit et la partie haute du septum. L'électrode V3 se positionne à mi-distance entre V2 et V4, elle explore la partie moyenne du septum. Attention à ne pas placer V1 et V2 trop haut, erreur très fréquente qui peut simuler un bloc de branche droit ou un syndrome de Brugada. N'utilisez jamais le mamelon comme point de référence car sa position varie considérablement d'une personne à l'autre. Privilégiez toujours le centre de la clavicule comme repère pour la ligne médioclaviculaire.

Étape 5 : Placer les électrodes précordiales V4 à V6

Positionnez V4 dans le cinquième espace intercostal gauche, sur la ligne médioclaviculaire (tracée verticalement depuis le centre de la clavicule). Cette électrode explore la partie basse du septum et l'apex du ventricule gauche. Une méthode pratique consiste à repérer le creux dans le sillon sous-mammaire gauche. Placez ensuite V5 sur la même ligne horizontale que V4, au niveau de la ligne axillaire antérieure. Enfin, positionnez V6 toujours sur la même horizontale que V4, au niveau de la ligne axillaire moyenne. Ces trois électrodes doivent impérativement être alignées horizontalement. V5 et V6 explorent la partie moyenne et latérale du ventricule gauche. L'alignement horizontal strict de V4, V5 et V6 est crucial pour éviter les erreurs d'interprétation concernant l'hypertrophie ventriculaire.

Étape 6 : Connecter et vérifier le signal

Une fois toutes les électrodes positionnées, connectez les câbles correspondants en vérifiant le code couleur ou les numérotations. Assurez-vous que chaque électrode adhère bien à la peau sans bulles d'air. Lancez l'enregistrement et attendez au moins 10 secondes pour que l'appareil stabilise le signal. Vérifiez la qualité du tracé : la ligne de base doit être stable, l'onde P doit être positive en D1 (sinon il y a inversion d'électrodes), toutes les dérivations doivent être enregistrées, et l'onde R doit progresser harmonieusement de V1 à V4 puis décroître. Si le tracé présente des parasites, vérifiez la fixation des électrodes, l'absence de mouvements du patient, et l'intégrité des câbles. Un mauvais positionnement peut orienter à tort vers un diagnostic d'arythmie ou masquer un infarctus.

💡 Conseils et astuces

• Ne jamais utiliser le mamelon comme repère anatomique car sa position varie trop d'une personne à l'autre
• Chez les femmes, ne jamais poser les électrodes précordiales sur le sein mais toujours sous celui-ci en contact direct avec la peau
• Documenter systématiquement toute variation de placement par rapport au protocole standard sur le tracé ECG
• Remplacer les électrodes jetables entre chaque patient pour des raisons d'hygiène et de précision du signal
• En cas de suspicion d'infarctus postérieur ou du ventricule droit, réaliser un ECG 18 dérivations avec électrodes supplémentaires V7-V9 et V3R-V4R
• Éviter de placer les électrodes sur des reliefs osseux ou des muscles épais pour limiter les artéfacts de mouvement
