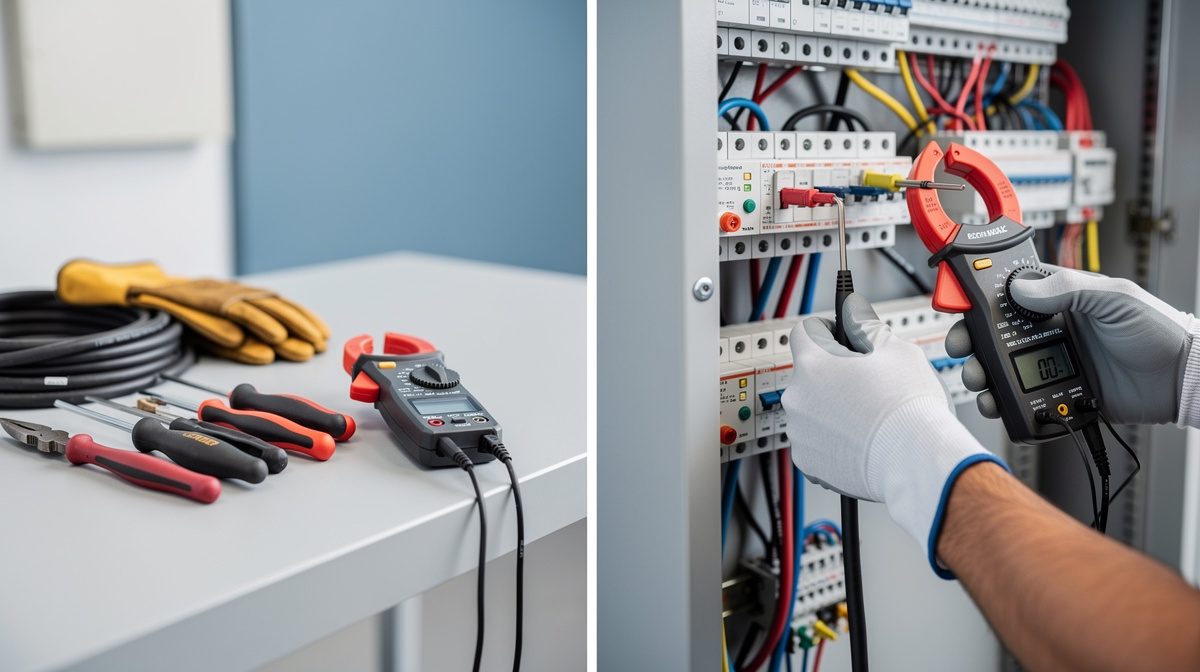

Comment utiliser une pince ampèremétrique

La pince ampèremétrique a été inventée dans les années 1930 par les ingénieurs de la société Chauvin-Arnoux. Cet instrument révolutionnaire permet de mesurer l'intensité du courant électrique sans avoir à ouvrir le circuit ni toucher directement les conducteurs sous tension. Aujourd'hui, elle est devenue un outil incontournable pour les électriciens professionnels et les bricoleurs avertis, offrant sécurité et précision dans les diagnostics électriques.

Les étapes à suivre

Étape 1 : Choisir le bon type de pince ampèremétrique

Il existe trois types principaux de pinces ampèremétriques selon vos besoins. Les pinces à induction électromagnétique fonctionnent uniquement avec du courant alternatif et sont idéales pour les installations domestiques classiques. Les pinces à effet Hall, découvert par le physicien Edwin Herbert Hall en 1879, peuvent mesurer aussi bien le courant alternatif que continu, offrant ainsi une polyvalence maximale pour les professionnels. Les pinces flexibles avec bobine de Rogowski sont parfaites pour les espaces confinés et les conducteurs de grande taille. Vérifiez que votre pince peut mesurer jusqu'à 600V maximum pour éviter d'endommager l'appareil. Les modèles professionnels comme les Fluke 323, 324 et 325 sont conçus pour fonctionner dans les environnements les plus difficiles.

Étape 2 : Régler correctement le sélecteur de mesure

Avant toute mesure, positionnez le sélecteur rotatif de votre pince sur la fonction appropriée : courant alternatif (AC) ou courant continu (DC). Si vous ne connaissez pas l'intensité approximative du circuit, commencez toujours par sélectionner la portée la plus élevée disponible sur votre appareil. Cette précaution évite de saturer l'instrument et garantit sa protection. De nombreux modèles modernes disposent d'une fonction autorange qui effectue automatiquement le réglage optimal. Cette fonctionnalité est particulièrement pratique pour les débutants. Une fois le premier relevé effectué, vous pouvez ajuster manuellement vers une plage inférieure pour obtenir une mesure plus précise avec davantage de chiffres significatifs.

Étape 3 : Ouvrir la mâchoire et positionner la pince

Appuyez sur le levier ou le bouton d'ouverture pour écarter les mâchoires de la pince. Le principe de fonctionnement repose sur la détection du champ magnétique généré par le passage du courant dans le conducteur. Enserrez uniquement un seul fil conducteur à la fois dans les mâchoires de la pince. Cette étape est cruciale : si vous enserrez un câble complet contenant la phase et le neutre, leurs champs magnétiques s'annuleront mutuellement et votre mesure indiquera zéro. Le fil doit être sous tension pour obtenir une lecture. Il n'est pas nécessaire de retirer l'isolant du conducteur ni de placer le fil parfaitement au centre de la pince, car le noyau ferromagnétique canalise efficacement les lignes de champ magnétique quelle que soit la position du conducteur.

Étape 4 : Fermer la pince et effectuer la lecture

Refermez complètement les mâchoires de la pince autour du conducteur en vous assurant qu'elles sont bien jointes. Un mauvais contact entre les deux parties du circuit magnétique fausserait la mesure. L'intensité du courant s'affiche instantanément sur l'écran numérique en quelques secondes. Attendez que la valeur se stabilise avant de noter le résultat. Les pinces ampèremétriques professionnelles offrent généralement une précision allant de 1% à 3%, selon la norme IEC 61010 qui régit les appareils de mesure électrique. Certains modèles disposent d'une fonction HOLD qui fige l'affichage pour faciliter la lecture dans les positions inconfortables. La mesure s'effectue sans contact direct avec les parties sous tension, garantissant la sécurité de l'opérateur.

Étape 5 : Interpréter les résultats et diagnostiquer

Une fois la mesure effectuée, comparez la valeur obtenue avec les caractéristiques nominales de votre installation. Pour un circuit domestique classique en France, l'intensité ne devrait pas dépasser le calibre du disjoncteur protégeant le circuit (généralement 16A pour les prises, 10A pour l'éclairage). Une surintensité peut indiquer une surcharge du circuit, un appareil défectueux ou un problème de dimensionnement des câbles. La pince ampèremétrique permet également de vérifier l'équilibrage des phases dans une installation triphasée : les trois phases doivent présenter des intensités similaires. Pour les applications de maintenance préventive, notez les valeurs et surveillez leur évolution dans le temps pour détecter les signes de fatigue des équipements comme les moteurs ou compresseurs frigorifiques.

Étape 6 : Respecter les consignes de sécurité

Bien que la pince ampèremétrique soit un outil sécurisé ne nécessitant aucun contact avec les parties actives, certaines précautions restent essentielles. Ne dépassez jamais la tension maximale admissible de votre appareil, généralement 600V pour les modèles standards. Vérifiez la catégorie de surtension de votre pince selon la norme IEC 61010 : CAT II pour les circuits terminaux, CAT III pour les tableaux de distribution, CAT IV pour l'origine de l'installation. Avant chaque utilisation, inspectez visuellement l'état des mâchoires et du boîtier pour détecter toute fissure ou dommage. Ne travaillez jamais sur des installations dont vous ne maîtrisez pas les caractéristiques. Portez des équipements de protection individuelle adaptés même si la mesure est sans contact direct.

💡 Conseils et astuces

• N'enserrez jamais plusieurs conducteurs simultanément dans la pince, sauf si vous souhaitez mesurer la somme de leurs courants en vérifiant qu'ils sont dans le même sens
• Pour les mesures sur des installations triphasées, effectuez trois relevés distincts sur chaque phase pour vérifier l'équilibrage du réseau
• Éloignez la pince des sources de champs magnétiques parasites qui pourraient perturber la mesure, notamment les transformateurs et moteurs électriques
• Remplacez régulièrement les piles de votre pince ampèremétrique : une batterie faible peut entraîner des mesures imprécises
• Conservez votre pince dans son étui de protection à l'abri de l'humidité et des chocs pour préserver la précision du capteur magnétique
• Pour les courants très faibles, enroulez plusieurs fois le conducteur autour de la pince puis divisez la mesure par le nombre de spires pour améliorer la précision
