Comment changer une ampoule gyrophare portail Came
En bref
Pour changer l'ampoule d'un gyrophare Came, coupez l'alimentation électrique, dévissez le capot (1 ou 2 vis latérales), retirez l'ampoule défectueuse et remplacez-la par un modèle compatible (24V ou 230V selon votre motorisation). Pour les modèles LED comme le KIARO KLED, le remplacement complet du gyrophare est souvent nécessaire car les LED sont soudées.
Selon l'article R. 412-6 du Code de la route, tout obstacle mobile automatisé en bord de voie publique doit être signalé visuellement pour éviter les accidents. Le gyrophare de votre portail Came joue donc un rôle crucial pour la sécurité. Les fabricants comme CAME France recommandent de contrôler ce dispositif régulièrement, notamment après 3 à 5 ans d'utilisation. Lorsque votre feu clignotant ne fonctionne plus, il devient impératif d'intervenir rapidement pour maintenir la conformité et la sécurité de votre installation.
Les étapes à suivre
Étape 1 : Couper l'alimentation électrique du portail
Avant toute intervention sur votre gyrophare Came, la sécurité est primordiale. Débranchez impérativement la motorisation du portail au niveau du disjoncteur principal ou du tableau électrique. Cette précaution est essentielle même si vous ne manipulez que le gyrophare, car un faux contact pendant le changement peut provoquer un court-circuit et endommager la carte électronique de commande. Vérifiez que le portail ne répond plus aux commandes de la télécommande avant de commencer. Si vous avez un doute sur l'emplacement du disjoncteur dédié, coupez le courant général de votre installation. Attendez quelques minutes pour que les condensateurs se déchargent complètement.
Étape 2 : Identifier le modèle de gyrophare installé
Les portails Came sont équipés de différents modèles de gyrophares selon l'année d'installation. Les plus courants sont le KIARON (ancien modèle avec ampoule remplaçable), le KIARO KLED (version LED moderne), et le KRX1FXSY. Consultez la documentation technique remise lors de l'installation ou téléchargez la notice depuis le site officiel de CAME France. Vérifiez également la tension d'alimentation inscrite sur le gyrophare : 24V ou 230V. Cette information est cruciale car utiliser une ampoule de tension inadaptée peut faire griller le fusible de la carte électronique ou endommager définitivement le système. Les modèles KIARO KLED récents fonctionnent en 230V et remplacent les anciens KIARON.

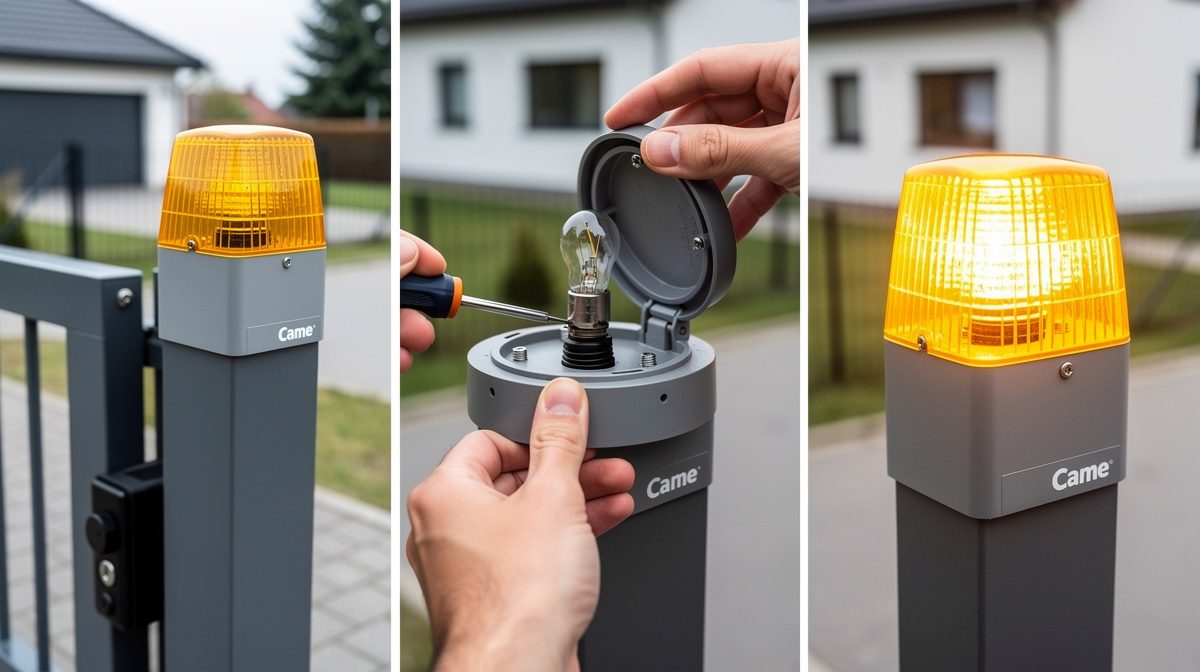

Étape 3 : Démonter le capot du gyrophare
Le capot du gyrophare Came est généralement fixé par une ou deux vis latérales situées sur les côtés du boîtier. Utilisez un tournevis cruciforme adapté pour dévisser ces fixations sans forcer. Manipulez le cache en plastique avec précaution pour ne pas l'endommager ou le fissurer, surtout s'il a été exposé aux UV pendant plusieurs années. Une fois les vis retirées, dévissez délicatement le capot dans le sens inverse des aiguilles d'une montre. Certains modèles possèdent un joint d'étanchéité qu'il faudra repositionner correctement lors du remontage. Posez les vis dans un endroit sûr pour ne pas les perdre. L'indice de protection IP54 du gyrophare dépend de l'intégrité de ce joint.
Étape 4 : Retirer l'ampoule défectueuse
Une fois le capot retiré, repérez le type d'ampoule installée. Sur les anciens modèles KIARON, l'ampoule est à culot vissé ou à baïonnette et peut être changée individuellement. Pour la retirer, dévissez-la dans le sens inverse des aiguilles d'une montre ou appuyez légèrement en tournant pour les modèles à baïonnette. Attention : si l'ampoule est cassée, la douille peut rester bloquée dans le support, ce qui génère un court-circuit. Dans ce cas, coupez bien l'alimentation et utilisez une pince isolée pour extraire la douille. Sur les modèles LED comme le KIARO KLED, les LED sont soudées sur une carte électronique et ne peuvent pas être remplacées séparément. Il faudra alors remplacer l'ensemble du gyrophare.
Étape 5 : Installer la nouvelle ampoule
Utilisez impérativement une ampoule d'origine Came ou certifiée compatible avec votre modèle. Pour les gyrophares 230V, l'ampoule standard est de 15W. Pour les modèles 24V, respectez la puissance indiquée (généralement 15W également). Vissez la nouvelle ampoule fermement mais sans excès de force pour ne pas endommager le culot. Assurez-vous que l'ampoule est bien en contact avec les bornes d'alimentation. Si vous optez pour un modèle LED complet comme le CAME KIARO KLED en remplacement d'un ancien gyrophare à ampoule, les connexions se font directement sur les bornes W et E (pour 230V) ou sur les bornes 24V selon votre carte de commande. La technologie LED offre une durée de vie jusqu'à 10 fois supérieure à une ampoule traditionnelle et réduit la consommation énergétique.
Étape 6 : Remonter et tester le gyrophare
Revissez soigneusement le capot du gyrophare en veillant à bien repositionner le joint d'étanchéité si présent. Serrez les vis latérales de manière équilibrée pour garantir l'étanchéité IP54 du boîtier. Rétablissez l'alimentation électrique au niveau du disjoncteur. Testez immédiatement le fonctionnement en activant l'ouverture et la fermeture du portail avec votre télécommande. Le gyrophare doit clignoter pendant toute la durée de la manœuvre. Si le clignotement ne fonctionne pas correctement, vérifiez les connexions électriques au niveau de la carte de commande (bornes W et E pour 230V). Un gyrophare qui reste allumé en continu ou qui ne s'allume pas du tout peut indiquer un problème de carte électronique ou de fusible sur la centrale de commande.
💡 Conseils et astuces
- Nettoyez le cache du gyrophare avec un chiffon doux et un produit non abrasif tous les 3 à 6 mois pour maintenir une bonne visibilité
- Vérifiez les connexions électriques une fois par an pour détecter les traces d'oxydation ou d'humidité dans le boîtier
- Privilégiez les modèles LED comme le CAME KIARO KLED qui offrent une durabilité accrue et une consommation réduite
- Contrôlez l'intensité lumineuse à chaque changement de saison, surtout après l'hiver où les intempéries peuvent affecter le dispositif
- Conservez toujours une ampoule de rechange compatible dans votre stock de pièces détachées pour intervenir rapidement
- En cas de disjonction répétée lors du changement d'ampoule, faites vérifier le fusible de la carte électronique par un professionnel agréé CAME
❓ Questions fréquentes
Quelle est la durée de vie d'une ampoule de gyrophare Came ?
Une ampoule classique dure environ 1 000 à 2 000 heures, soit 1 à 2 ans d'utilisation normale. Les modèles LED comme le KIARO KLED ont une durée de vie de 15 000 à 50 000 heures, soit 10 fois supérieure, ce qui représente 10 à 15 ans d'utilisation. CAME France recommande un contrôle régulier après 3 à 5 ans.
Mon gyrophare ne clignote plus après le changement d'ampoule, pourquoi ?
Si le gyrophare reste allumé en continu, c'est que le circuit de clignotement est défaillant. Sur les modèles 230V, la fonction clignotante peut provenir soit de la carte électronique du gyrophare, soit de la centrale de commande. Vérifiez que vous utilisez un gyrophare clignotant et non une simple ampoule 230V. Il peut aussi s'agir d'un fusible grillé sur la carte de commande.
Puis-je remplacer un ancien gyrophare Came par un modèle LED ?
Oui, le CAME KIARO KLED remplace directement l'ancienne référence KIARON. Il offre une compatibilité universelle avec les motorisations Came en 230V. Pour les installations 24V, vérifiez la compatibilité sur la documentation technique. Le remplacement améliore la visibilité et réduit la consommation énergétique.
Quel est le prix d'un gyrophare de remplacement Came ?
Un gyrophare Came KIARO KLED complet coûte entre 30 et 60 euros selon les revendeurs. Une ampoule seule pour ancien modèle coûte entre 8 et 15 euros. Les modèles avec fonction comptage de manœuvres comme le KIROIN peuvent atteindre 80 à 100 euros. Privilégiez les pièces d'origine pour garantir la compatibilité.
Dois-je faire appel à un professionnel pour changer l'ampoule ?
Le changement d'ampoule est accessible aux bricoleurs avertis si vous respectez les consignes de sécurité. Cependant, faites appel à un installateur agréé CAME si vous constatez des traces d'oxydation, si le portail ne fonctionne plus après l'intervention, ou si vous n'êtes pas à l'aise avec les manipulations électriques. Cela garantit une installation conforme aux normes.
