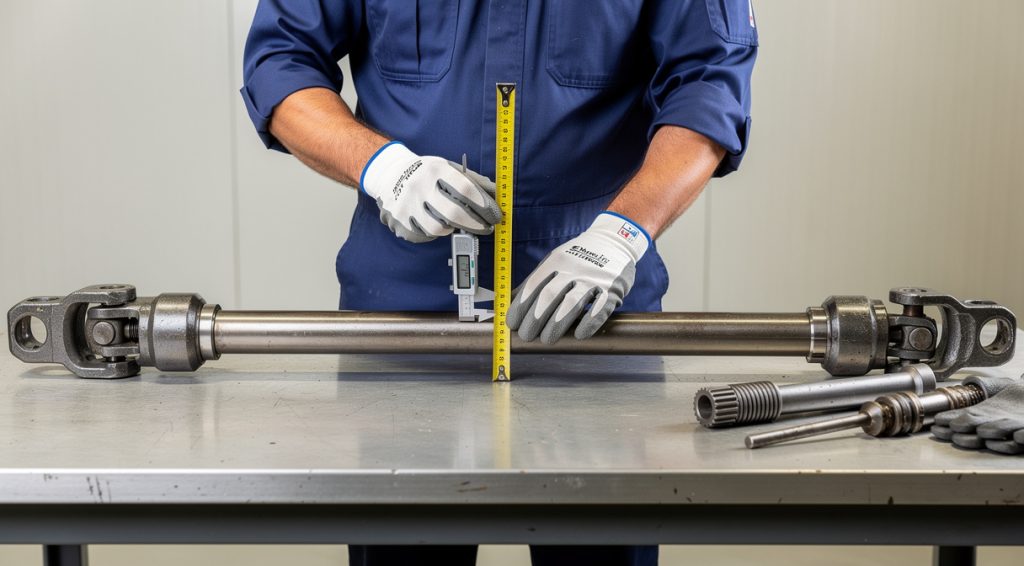

Comment mesurer un cardan agricole : guide pratique
En bref
Pour mesurer un cardan agricole, déterminez d'abord la longueur totale fermée entre le tracteur et l'outil, puis mesurez le diamètre et la longueur du croisillon avec un pied à coulisse. Vérifiez également le nombre de cannelures de la prise de force (généralement 6 ou 21 cannelures).
La transmission par cardan assure la liaison essentielle entre votre tracteur et vos équipements agricoles. Une mesure incorrecte peut entraîner des chocs mécaniques, des vibrations anormales voire la casse de composants coûteux. Mesurer correctement un cardan agricole nécessite de connaître plusieurs dimensions clés : la longueur totale fermée, le diamètre des croisillons et le type de prise de force.
Les étapes à suivre
Étape 1 : Préparer le matériel et sécuriser l'installation
Avant toute mesure, assurez-vous de travailler en toute sécurité. Déconnectez le cardan de la prise de force du tracteur et de l'outil tracté. Placez le cardan sur une surface plane et stable pour garantir des mesures précises. Rassemblez les outils nécessaires : un mètre ruban pour les grandes distances, un pied à coulisse pour les mesures millimétriques des croisillons, et éventuellement un chiffon pour nettoyer les pièces. Inspectez visuellement l'état général du cardan : vérifiez l'absence de fissures, de déformation ou d'usure excessive sur les tubes, les croisillons et les mâchoires. Cette inspection préalable vous permettra d'identifier d'éventuels défauts qui pourraient nécessiter un remplacement plutôt qu'une simple mesure.
Étape 2 : Mesurer la longueur totale du cardan
La longueur totale fermée est la première dimension critique à déterminer. Positionnez le cardan complètement replié, tubes télescopiques rentrés au maximum. Mesurez la distance totale d'une extrémité à l'autre avec votre mètre ruban. Cette mesure doit être prise lorsque le tracteur et l'outil sont positionnés à la distance de travail normale. Pour les cardans standards, les longueurs fermées courantes varient de 800 mm à 1600 mm selon les applications. Notez qu'il est recommandé qu'un cardan soit emboîté d'un minimum de 10 à 15 cm pour assurer une prise correcte, avec un battement minimum de 5 cm pour permettre les mouvements lors du relevage. Si vous mesurez pour un remplacement, prenez également la longueur en position complètement déployée pour vérifier la course totale disponible.
Étape 3 : Mesurer les dimensions du croisillon
Le croisillon est l'élément qui détermine la catégorie du cardan et limite la puissance transmissible. Utilisez un pied à coulisse pour mesurer avec précision le diamètre d'un dé (extrémité cylindrique) du croisillon. Mesurez ensuite la longueur totale du croisillon de bout en bout, en incluant les dés. Les dimensions standard varient considérablement : de 22×54 mm pour les petites machines (16 CV à 540 tr/min) jusqu'à 42×104 mm pour les équipements puissants (125 CV à 540 tr/min). Par exemple, un croisillon de 27×74,6 mm correspond à une catégorie 4 pour 35-55 CV, tandis qu'un 30,2×80 mm correspond à une catégorie 5 pour 47-74 CV. Ces mesures sont essentielles car elles déterminent la compatibilité avec les mâchoires et la capacité de transmission de puissance.
Étape 4 : Identifier le type de prise de force
La prise de force se caractérise par son diamètre et son nombre de cannelures. Le standard le plus répandu en agriculture est le 1 3/8 pouce (34,9 mm) avec 6 cannelures, utilisé sur la majorité des tracteurs jusqu'à 80 CV. Pour les machines plus puissantes, on trouve également le 1 3/4 pouce avec 20 ou 21 cannelures. Mesurez le diamètre extérieur de l'arbre cannelé avec un pied à coulisse. Comptez précisément le nombre de cannelures en faisant le tour complet de l'arbre. Vérifiez également le type de verrouillage : à poussoir (bouton-poussoir), à billes, à boulon conique ou à pinces. Cette identification est cruciale car elle détermine le type de mâchoire compatible côté tracteur et côté outil. Notez que certains équipements peuvent avoir des prises de force différentes de chaque côté du cardan.
Étape 5 : Mesurer le profil et les dimensions des tubes
Les tubes de transmission existent en différents profils : triangulaire, étoile, citron, quadrilobes ou rectangle. Identifiez d'abord le type de profil en observant la section du tube. Mesurez ensuite les dimensions caractéristiques selon le profil : pour un tube triangulaire, mesurez la largeur des côtés et l'épaisseur de paroi ; pour un tube étoile ou citron, mesurez le diamètre extérieur des pointes. Les dimensions courantes vont de 32,2×35,4 mm pour les petits tubes rectangulaires jusqu'à 57,5×71,5 mm pour les tubes étoile de forte puissance. Les tubes triangulaires conviennent parfaitement aux travaux intensifs comme le broyage, tandis que les profils citron sont idéaux pour les applications légères. Le choix du profil dépend directement du couple à transmettre et des conditions d'utilisation de votre équipement agricole.
Étape 6 : Vérifier les dispositifs de sécurité
Les cardans agricoles peuvent être équipés de différents systèmes de sécurité qu'il faut identifier et mesurer. Les limiteurs à boulon comportent un boulon de cisaillement (généralement 8 mm ou 12 mm de diamètre) qui casse en cas de surcharge. Les limiteurs à cames ou à friction nécessitent de noter leur diamètre et leur position. La roue libre, souvent présente sur les gyrobroyeurs, permet à l'outil de continuer sa rotation après l'arrêt de la prise de force. Mesurez le diamètre du limiteur et notez sa position sur le cardan. Selon la réglementation française, le code du travail impose un maintien en conformité avec les règles techniques et une vérification périodique tous les 12 mois par une personne qualifiée. Les marques reconnues comme Walterscheid, Bondioli & Pavesi, La Magdalena ou Benzi proposent des équipements conformes aux normes de sécurité.
💡 Conseils et astuces
- Notez systématiquement toutes vos mesures sur un carnet dédié avec la date et le nom de l'équipement concerné pour faciliter les futurs achats de pièces
- Comparez vos mesures avec les spécifications du fabricant disponibles dans le manuel d'utilisation ou sur les sites spécialisés comme Roulements Courroies ou Cardan Agricole
- Graissez régulièrement les croisillons après chaque période d'utilisation intensive pour prolonger leur durée de vie et maintenir leur performance
- Inspectez visuellement l'état des protections (carters, chaînettes anti-rotation) qui doivent toujours être en place conformément à la réglementation
- En cas de doute sur les dimensions ou la compatibilité, consultez un professionnel ou contactez directement les fabricants qui disposent de services techniques spécialisés
- Remplacez immédiatement tout composant présentant des signes d'usure excessive, de fissures ou de déformation pour éviter les pannes et garantir la sécurité
❓ Questions fréquentes
Quelle est la différence entre les catégories de cardans agricoles ?
Les catégories de cardans se déterminent à partir de la taille du croisillon et limitent la puissance transmise. Par exemple, la catégorie 1 (croisillon 22x54 mm) transmet 16-25 CV à 540 tr/min, la catégorie 5 (30,2x80 mm) transmet 47-74 CV, et la catégorie 8 (35x106,5 mm) transmet 95-150 CV. Plus le croisillon est grand, plus la puissance transmissible est élevée.
Comment savoir si mon cardan est à la bonne longueur ?
Un cardan correctement dimensionné doit être emboîté d'un minimum de 10 à 15 cm pour assurer une prise correcte entre le tracteur et la machine. Il faut également prévoir un battement minimum de 5 cm pour que le cardan soit légèrement libre de ses mouvements lors du relevage du tracteur. Une longueur inadéquate provoque des désalignements, vibrations et usure prématurée.
Quelle est la prise de force la plus courante sur les tracteurs agricoles ?
Le standard le plus répandu en agriculture est le 1 3/8 pouce (34,9 mm) composé de 6 cannelures, utilisé sur la majorité des tracteurs jusqu'à 80 CV. Pour les machines plus puissantes, on trouve le 1 3/4 pouce avec 20 ou 21 cannelures. Le type de verrouillage peut être à poussoir, à billes ou à boulon selon les modèles.
À quelle fréquence faut-il vérifier un cardan agricole ?
Selon la réglementation française, le code du travail impose une vérification périodique tous les 12 mois par une personne qualifiée. En usage quotidien, inspectez visuellement l'état général avant chaque utilisation et graissez les croisillons après chaque période d'utilisation intensive. Contrôlez régulièrement l'absence de jeu excessif dans les articulations.
Quelles marques de cardans agricoles sont recommandées ?
Les marques reconnues dans le domaine des transmissions par cardan incluent Walterscheid, Bondioli & Pavesi, La Magdalena, Benzi et Comer. Ces fabricants proposent des équipements conformes aux standards de sécurité actuels avec une large gamme de dimensions et de puissances adaptées à tous les types de tracteurs et d'outils agricoles.
